Датчики давления КДД

    Файлы для скачивания

    Каталог тензодатчики
    Каталог датчики давления

    Особенности

    • Диапазон измерения -1 … 2000 Бар
    • Выход 4-20 мА / 0-5 В / 0-10 В / 0.5-4.5 В
    • Нержавеющая сталь
    • Электрическое подключение: кабель, разъемы Hirchman, разъемы М12
    • Механическое подключение: G1/4, G1/8, 1/4NPT, 1/8NPT, M20x1.5, M12x1.5
    • Описание

      • Датчики давления являются высокоэффективными датчиками, предназначенные для измерений высоких давлений для промышленных и гражданских применений.

        В датчиках давления используются встроенные компоненты, микропроцессорная цифровая компенсация цепи, лазерная сварка, корпуса из нержавеющей стали, встроенная схема защиты от радиочастотных и электромагнитных помех.

        Датчики имеют высокую точность, высокую надежность, малые габариты, высокие показатели виброустойчивости и помехоустойчивости.

        В данной серии датчиков имеются множество типов  электрических подключений (кабель, разьемы разных типом) и механических подключений к среде на выбор Заказчика.

    • Характеристики

      • Параметр

        Значение параметра

        Единица измерения

        Наибольший предел измерения (НПИ)

        От -1 до 2000

        Бар

        Точность передачи

        ±0,1 от НПИ; ±0,25 от НПИ; ±0,5 от НПИ

        % от НПИ

        Стабильность

        ±0,25

        % от НПИ / год

        Начальный коэффициент передачи (НКП)

        ±1

        % от НПИ

        Максимально допустимая кратковременная перегрузка

        250

        % от НПИ

        Тип выходного сигнала

        4-20 мА, 0-5 В, 1-5 В, 0-10 В, 0,5-4,5 В



        Измеряемая среда

        Жидкость, газ, пар



        Тип измеряемого давления

        Избыточное давление, абсолютное давление, разряжение



        Напряжение питания постоянного тока

        24

        В

        Рабочий диапазон температур

        От -40 до +85

        ºС

        Температура компенсации рабочей среды

        От -10 до +70

        ºС

        Температура компенсации

        От -10 до +70

        ºС

        Резьбовые соединения

        G 1/4; G 1/8; 1/4 NPT; 1/8 NPT; M20×1.5; M12×1.5



        Материал корпуса

        Нержавеющая сталь AISI 304

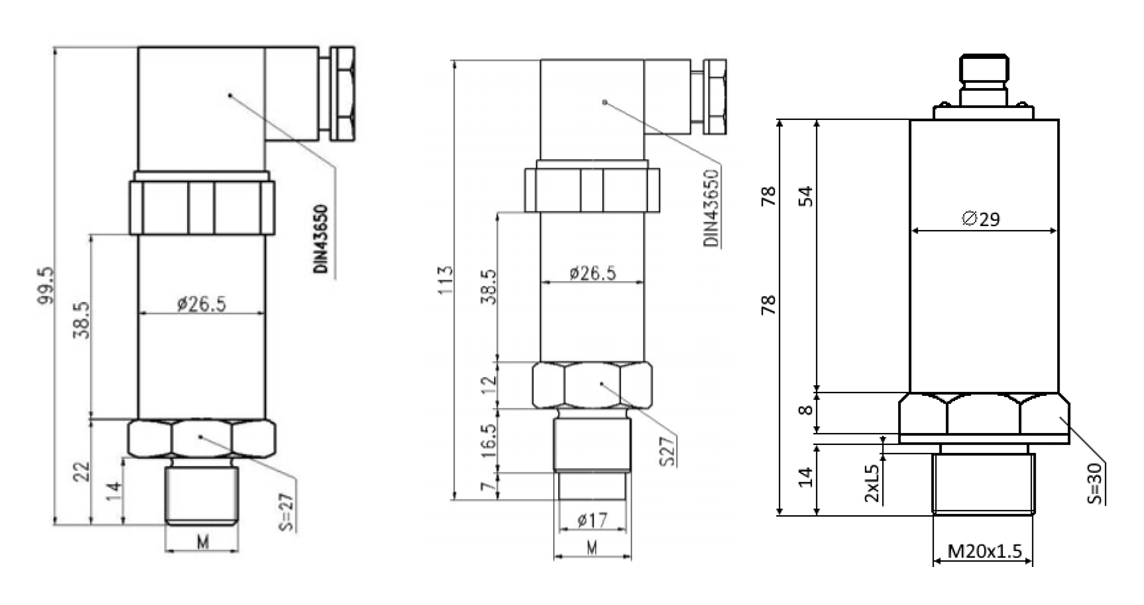

    • Габаритно-присоединительные размеры

    Датчики давления являются высокоэффективными датчиками, предназначенные для измерений высоких давлений для промышленных и гражданских применений.

    В датчиках давления используются встроенные компоненты, микропроцессорная цифровая компенсация цепи, лазерная сварка, корпуса из нержавеющей стали, встроенная схема защиты от радиочастотных и электромагнитных помех.

    Датчики имеют высокую точность, высокую надежность, малые габариты, высокие показатели виброустойчивости и помехоустойчивости.

    В данной серии датчиков имеются множество типов  электрических подключений (кабель, разьемы разных типом) и механических подключений к среде на выбор Заказчика.
