Двухфланцевые тензодатчики крутящего момента являются невращающимися датчик крутящего момента, которые преобразуют механический входной крутящий момент в электрический выходной сигнал.
Могут использоваться для измерений как по часовой стрелке, так и против часовой стрелки в диапазонах измерений от 5 Н⸱м до 10000 Н⸱м.
Диапазон измерения и размеры присоединительных фланцев могут быть выполнены по требованиям Заказчика.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
5-10000 |
Н⸱м |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.2 |
±% от РКП |
|
Гистерезис |
0.1 |
±% от РКП |
|
Погрешность повторяемости |
0.05 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
380±20 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
Мом |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP66 |
|
|

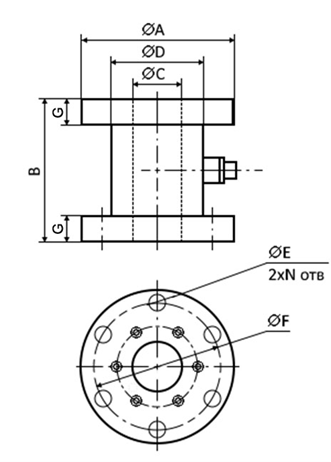

НПИ, Н⸱м |
A |
B |
C |
D |
E |
F |
N |
G |
|
От 5 до 50 |
69 |
65 |
/ |
41 |
6.5 |
57 |
6 |
12 |
|
От 100 до 300 |
69 |
65 |
22 |
41 |
6.5 |
57 |
6 |
12 |
|
От 500 до 1000 |
98 |
80 |
35 |
60 |
8.5 |
80 |
8 |
12 |
|
От 2000 до 5000 |
125 |
96 |
42 |
79 |
13 |
105 |
8 |
15 |
|
10000 |
160 |
120 |
60 |
95 |
17 |
130 |
8 |
30 |
