Тензодатчик изготовлен из нержавеющей стали и защищен от попадания влаги эпоксидным составом.
Предназначен для измерения усилия сжатия.
Примененная технология полномостовых тензометрических фольгированных датчиков обеспечивает долговременную стабильность и гарантирует высокую производительность даже в применениях, требующих более 1 миллиона циклов нагрузки.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
5-5000 |
кг |
|
Рабочий коэффициент передачи (РКП) |
1.0-2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.1 |
±% от РКП |
|
Гистерезис |
0.1 |
±% от РКП |
|
Погрешность повторяемости |
0.05 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.05 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
от -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
от -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
380±30 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Нержавеющая сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP66 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

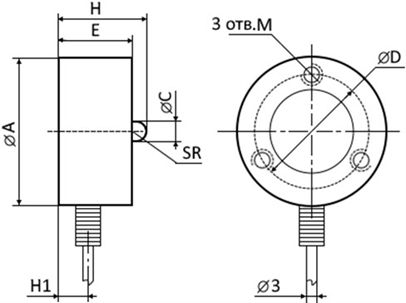

НПИ, кг |
Ø А |
Ø С |
Ø D |
H |
E |
M |
H1 |
SR |
|
От 5 до 200 |
20 |
2.5 |
15.5 |
12 |
10 |
M3 |
2.7 |
2 |
|
От 300 до 1000 |
26 |
5 |
18.5 |
15 |
11.5 |
M4 |
3.5 |
6 |
|
От 1000 до 2000 |
26 |
5 |
18.5 |
15 |
12.5 |
M4 |
4.5 |
20 |
|
От 3000 до 5000 |
37.7 |
10.8 |
31 |
15.4 |
14 |
M2.5 |
3.5 |
50 |
