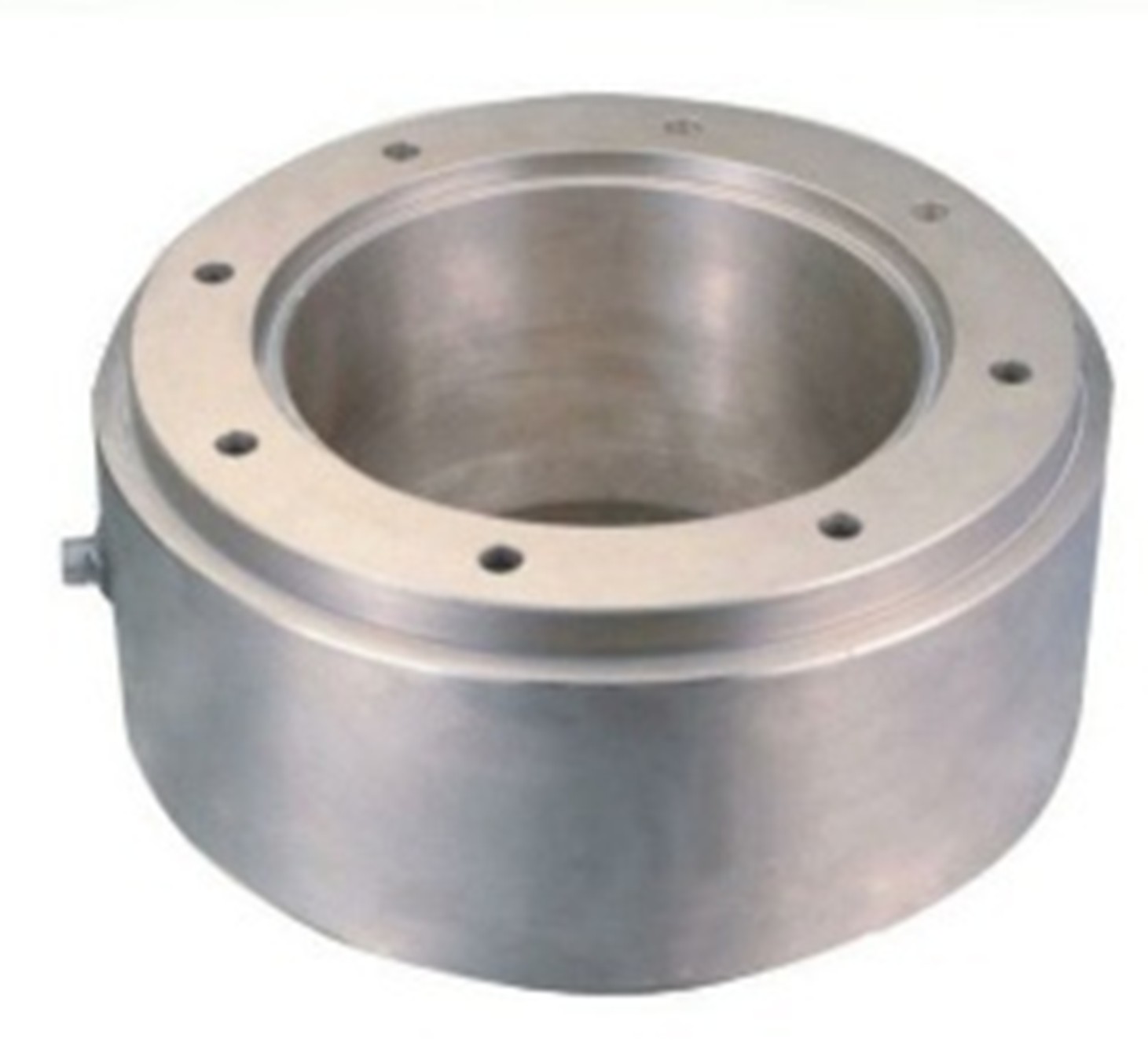

Тензодатчики данного типа предназначены для измерения усилий сжатия больших номиналов.
Изготавливаются в корпусе со сквозным отверстием и доступны в широком диапазоне пределов измерений от 600 кН до 6500 кН.
Данный тип тензодатчиков разработан для взвешивания большегрузных контейнеров и различных емкостей.
Тензодатчики могут быль изготовлены в разных габаритах по требованиям Заказчика.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
600-6500 |
кН |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.2 |
±% от РКП |
|
Гистерезис |
0.2 |
±% от РКП |
|
Погрешность повторяемости |
0.1 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
720±20 |
Ом |
|
Сопротивление выходное |
700±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP66 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

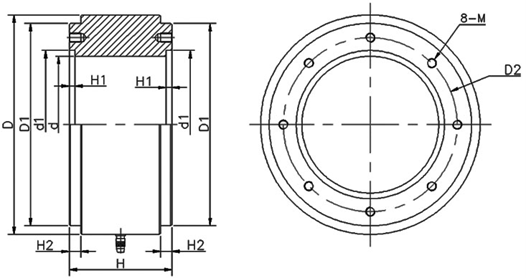

НПИ, кН |
D |
D1 |
D2 |
d |
d1 |
H |
H1 |
H2 |
M |
|
600 |
160 |
140 |
120 |
80 |
100 |
100 |
5 |
5 |
4-M12 |
|
1000 |
200 |
170 |
145 |
100 |
120 |
110 |
5 |
5 |
4-M12 |
|
1500 |
225 |
190 |
160 |
120 |
135 |
120 |
5 |
5 |
4-M12 |
|
2000 |
260 |
230 |
195 |
140 |
160 |
130 |
5 |
5 |
4-M12 |
|
3000 |
270 |
245 |
225 |
160 |
180 |
150 |
10 |
5 |
4-M12 |
|
4000 |
295 |
270 |
235 |
175 |
190 |
160 |
10 |
10 |
8-M16 |
|
5000 |
340 |
310 |
265 |
196 |
215 |
165 |
10 |
10 |
8-M16 |
|
6500 |
385 |
355 |
305 |
240 |
260 |
180 |
10 |
20 |
8-M16 |
