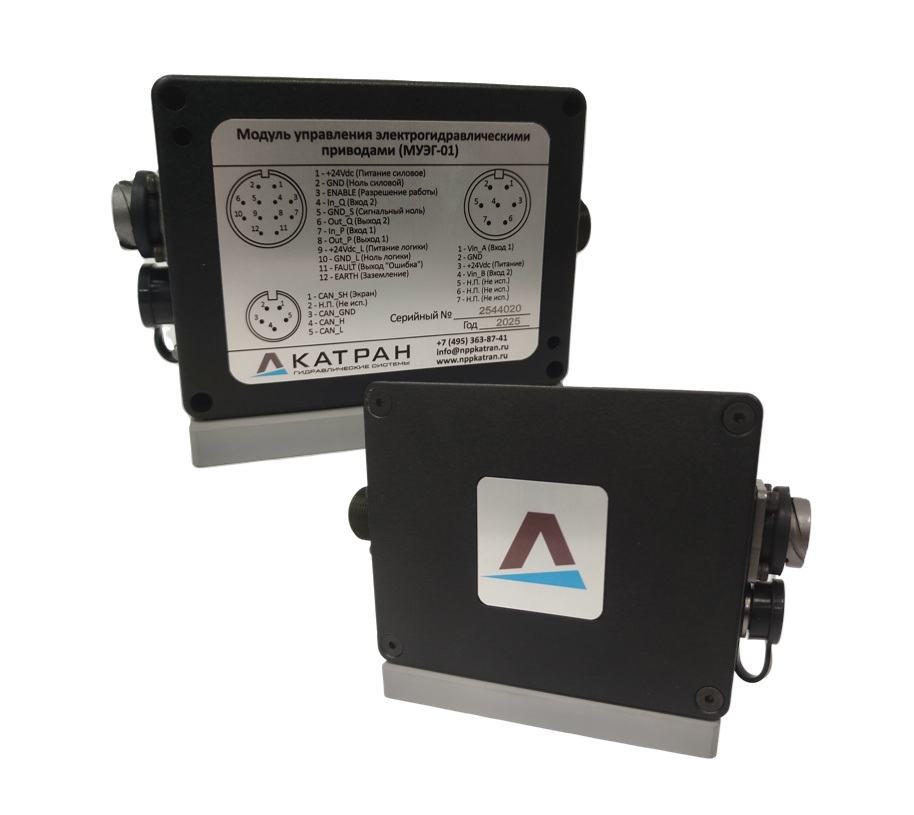

Модуль управления электрогидравлическими приводами МУЭГ-01

    Файлы для скачивания

    Каталог тензодатчики
    Каталог датчики давления

    Особенности

    • Возможность объединения в сеть до 127-ми устройств
    • Адаптированный ПИД-регулятор
    • Синхронизация работы всех устройств в сети
    • Работа по сети CANBus
    • Управление гидравлическими пропорциональными распределителями - клапанами прямого действия
    • Управления гидравлическими сервопропорциональными клапанами типа "Сопло-Заслонка"
    • Описание

      •            Модуль управления электрогидравлическими приводами модели МУЭГ-01 является устройством управления нижнего уровня и предназначен для управления гидравлическими распределителями – клапанами прямого действия, которые в свою очередь регулируют потоки гидравлической жидкости в полости гидравлического цилиндра по замкнутой схеме. Управление осуществляется по командам от автоматизированной системы управления (АСУ) верхнего уровня (Мастера шины) с обратной связью по сигналу с датчика силы. МУЭГ с гидравлическим клапаном прямого действия, датчиком силы и гидравлическим цилиндром составляют силовой следящий гидравлический привод.

    • Технические данные

      • ПАРАМЕТР

        ЗНАЧЕНИЕ

        Напряжение питания постоянного тока, В

        от 20 до 30

        (номинальное 24)

        Собственная потребляемая мощность, ВА, не более

        10

        Количество аналоговых входов:

         - управления

         - обратной связи


        2 (±10В)

        2 (±10В)

        Количество аналоговых выходов

        2 (±10В)

        Резервирования каналов обратной связи («горячий резерв»)

        Наличие

        Максимальный выходной ток на распределитель – сервопропорциональный  типа «сопло-заслонка»

        ±100 мА

        Максимальный выходной ток на распределитель - клапан прямого действия, А (ШИМ выход)

        3,5

        Вход датчика типа LVDT

        Наличие

        Тип полевой шины связи с ведущим устройством (АСУ верхнего уровня), в базовой комплектации

        CANBus

        Гальваническая изоляция интерфейса CAN

        Да

        Максимальная скорость обмена по интерфейсу CAN

        1 Мбит/с

        Количество параллельно работающих блоков в сети

        До 127

        Габаритные размеры прибора (Д х Ш х В), мм

        115 х 55 х 90

        Масса прибора, кг

        0,5

        Степень защиты корпуса

        IP65

               Модуль управления электрогидравлическими приводами модели МУЭГ-01 является устройством управления нижнего уровня и предназначен для управления гидравлическими распределителями – клапанами прямого действия, которые в свою очередь регулируют потоки гидравлической жидкости в полости гидравлического цилиндра по замкнутой схеме. Управление осуществляется по командам от автоматизированной системы управления (АСУ) верхнего уровня (Мастера шины) с обратной связью по сигналу с датчика силы. МУЭГ с гидравлическим клапаном прямого действия, датчиком силы и гидравлическим цилиндром составляют силовой следящий гидравлический привод.
