Тензодатчики данного типа изготовлены из легированной стали и имеют степень защиты IP67.
Они идеально подходит для использования в промышленных установках, таких как крановые весы большой грузоподьемности и испытательное оборудование.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
2-70 |
т |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.05 |
±% от РКП |
|
Гистерезис |
0.03 |
±% от РКП |
|
Погрешность повторяемости |
0.02 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
370±20 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
Мом |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

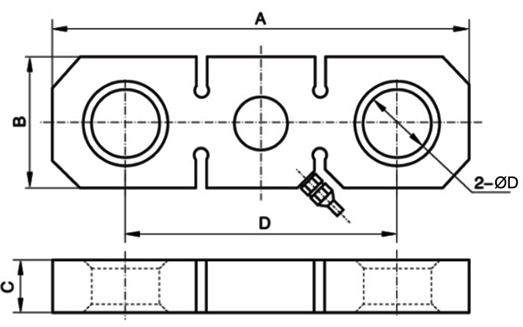

НПИ |
A |
B |
C |
D |
ØD |
|
От 2 т до 3 т |
200 |
65 |
25 |
130 |
32 |
|
5 т |
230 |
70 |
30 |
150 |
36 |
|
От 7 т до 10 т |
300 |
90 |
38 |
200 |
45 |
|
От 15 т до 20 т |
330 |
110 |
42 |
205 |
60 |
|
30 т |
350 |
126 |
50 |
216 |
60 |
|
От 50 до 70 т |
500 |
180 |
60 |
320 |
72 |
