Специализированные тензометрические датчики данного типа предназначены для измерения силы натяжения троса в подъемных механизмах.
Данные тензометрические датчики являются тензодатчиками балочного типа и предназначены для измерений усилий до 20 т.
Эксплуатация и монтаж данных тензометрических датчиков осуществляются без разрыва троса.
Для построения системы предотвращения провисания троса, а также перегрузки троса, используются совместно с вторичными электрическими устройствами (измерительными модулями), которые, например, при достижении установленных уставок, выдают в систему управления релейные сигналы, а также отображают фактическое значения усилия (массы груза) на крюках подъемных механизмов.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
1 - 20 |
т |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.03 |
±% от РКП |
|
Гистерезис |
0.03 |
±% от РКП |
|
Погрешность повторяемости |
0.02 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
360±10 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP66 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

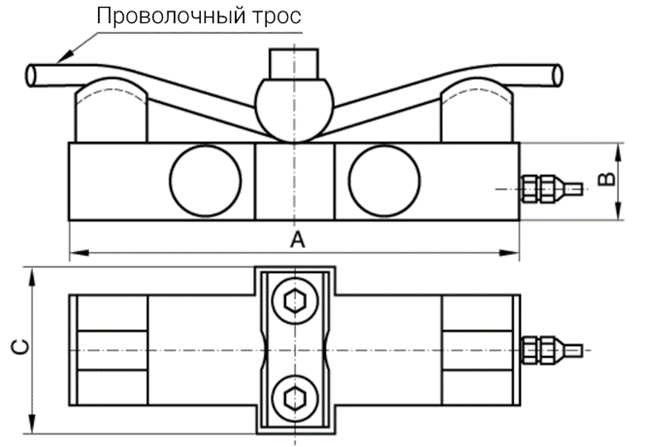

НПИ, т |
Диаметр троса |
A |
B |
C |
|
1 |
От 6 до 14 |
160 |
28 |
60 |
|
2 |
От 10 до 18 |
160 |
28 |
60 |
|
От 4 до 6 |
От 16 до 26 |
180 |
34 |
68 |
|
ОТ 10 до 15 |
От 24 до 36 |
200 |
40 |
80 |
|
20 |
От 24 до 36 |
240 |
46 |
90 |
Специализированные тензометрические датчики данного типа предназначены для измерения силы натяжения троса в подъемных механизмах.
Данные тензометрические датчики являются тензодатчиками балочного типа и предназначены для измерений усилий до 20 т.
Эксплуатация и монтаж данных тензометрических датчиков осуществляются без разрыва троса.
Для построения системы предотвращения провисания троса, а также перегрузки троса, используются совместно с вторичными электрическими устройствами (измерительными модулями), которые, например, при достижении установленных уставок, выдают в систему управления релейные сигналы, а также отображают фактическое значения усилия (массы груза) на крюках подъемных механизмов.
