Усилители сигналов нормирующие НПУ предназначены для измерения сигналов датчиков, и устройств, с выходными сигналами типа измерительный мост Уитстона (мВ/В), усиления, измерения значений, преобразования в цифровой код, нормирования, масштабирования и преобразования в унифицированный выходной сигнал постоянного напряжения (В) или постоянного ток (мА).
Усилители НПУ предназначены для использования в измерительных системах и комплексах, системах управления и автоматизации, испытательных стендах и пр. оборудовании.
Усилители НПУ имеют возможность программной калибровки.
|
Наименование характеристики |
Значение |
|
|
Исполнение усилителя* |

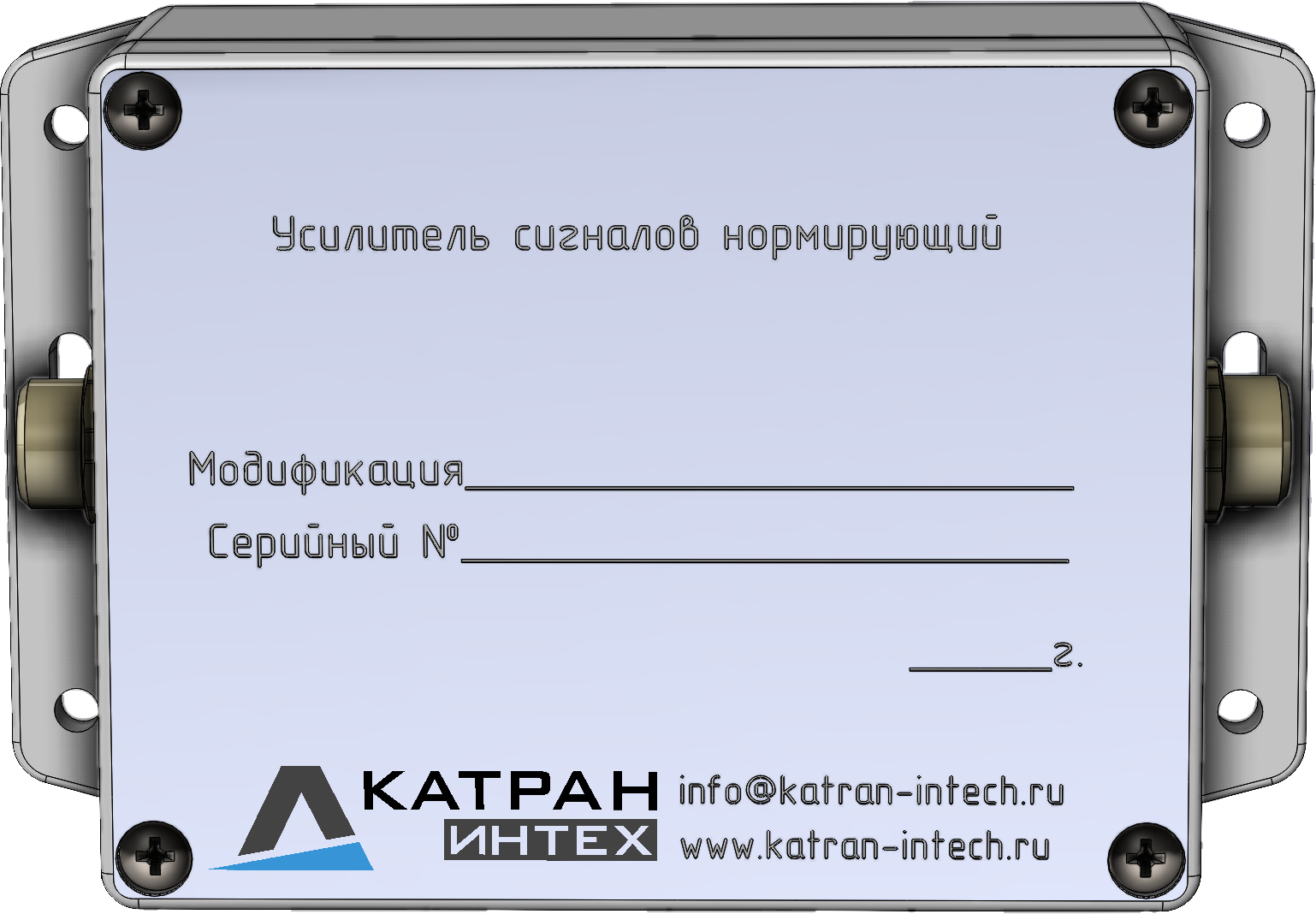

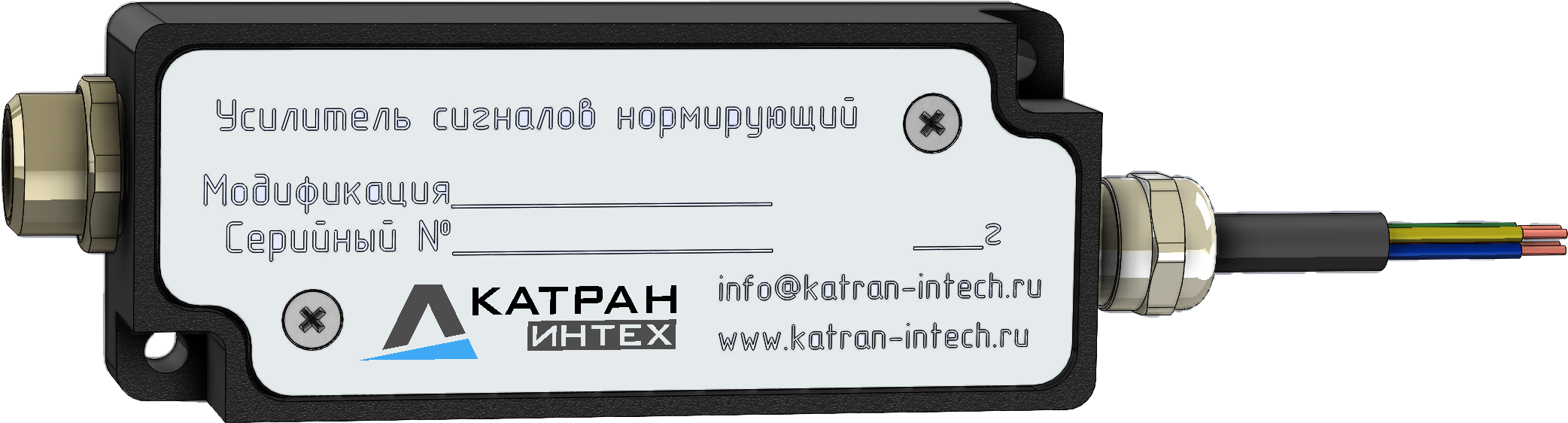

Корпус "Тип 1"; Корпус "Тип 2"; Без корпуса |
|
|
Напряжение питания постоянного тока, В |
9…35 (номинальное 24) |
|
|
Количество подключаемый тензодатчиков |
1 |
|
|
Тип подключаемых тензодатчиков |
Полный мост |
|
|
Схема подключения тензодатчика |
Четырехпроводная |
|
|
Напряжение питания тензодатчика, В |
5±0,5 |
|
|
Сопротивление тензодатчика, Ом* |
96…1600 |
|
|
Рабочий коэффициент передачи (РКП) / чувствительность тензодатчика, мВ/В* |
1…8 |
|
|
Начальный коэффициент передачи (НКП), % от РКП, не более |
± 1 |
|
|
Выходной нормированный сигнал* |
Напряжение: 0…10 В; 6 ± 4 В; ±10 В |
Ток: 4…20 мА; 0…20 мА; 12 ± 8 мА |
|
Пределы допускаемой приведенной погрешности, %, не более* |
±0,02; ±0,05; ±0,1; ±0,2; ±0,5 |
|
|
Защищенность от воздействия пыли и влаги |
IP 54 по ГОСТ-14254 |
|
|
Размеры (ДхШхВ), мм, не более |
120 х 60 х 40 |
|
|
Вес, г, не более |
200 |
|
|
Диапазон рабочих температур, °С |
от +15 до +35 |
|
|
Относительная влажность, % |
от 30 до 80 |
|
* - конкретное значение параметра указывается при заказе
