Воспроизводители типовых полетов в наземных условиях, применяемые при проведении прочностных стендовых испытаний летальных аппаратов.

ООО «КАТРАН-ИНТЕХ» обеспечила изготовление, поставку и настройку своих изделий, датчиков силы универсальных УДС и модулей управления электрогидравлическими приводами МУЭГ, для комплектации воспроизводителей типовых полетов в наземных условиях, применяемых при проведении прочностных и ресурсных стендовых испытаний отсека фюзеляжа с центропланом и кессоном крыла самолета.

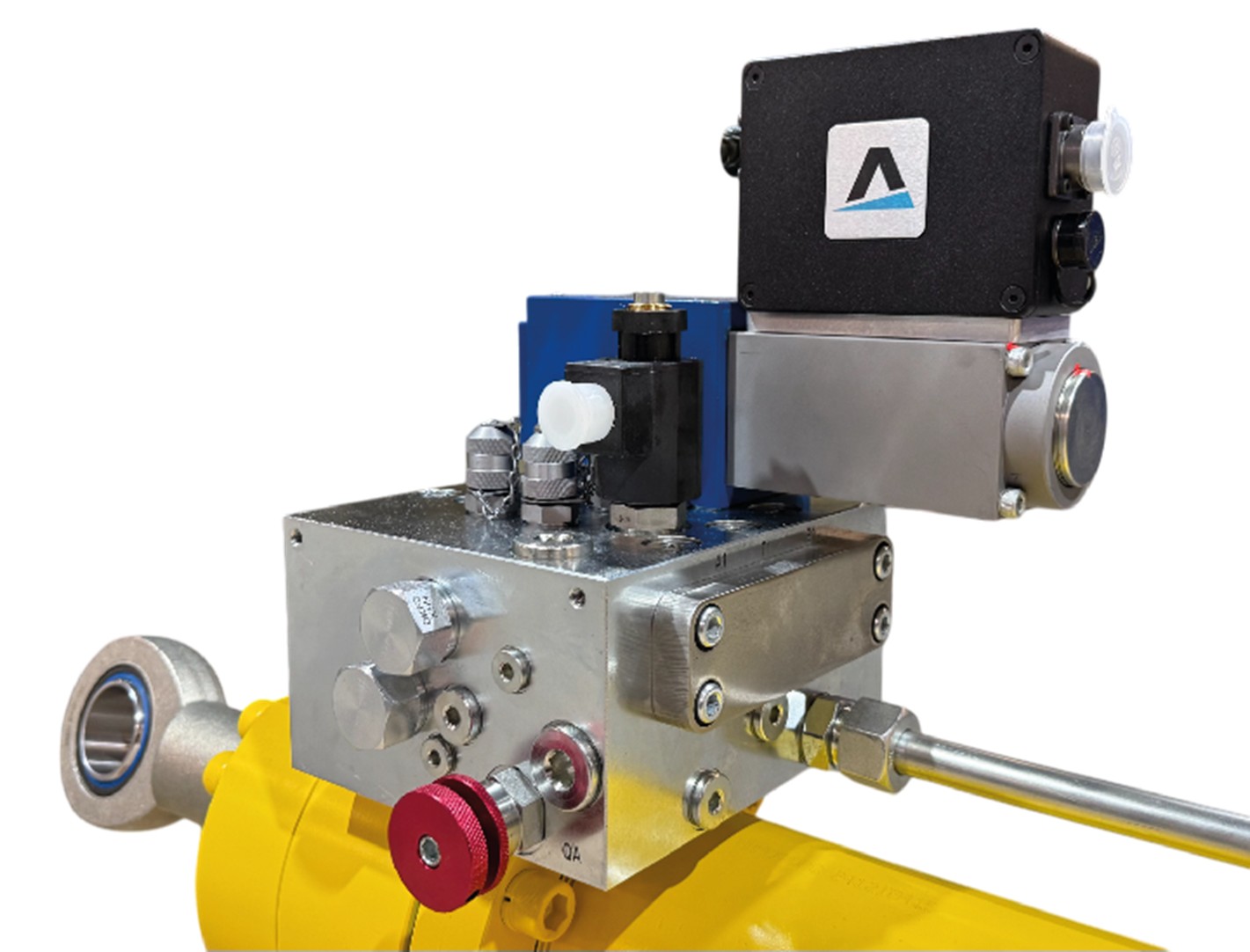

Модуль управления электрогидравлическими приводами МУЭГ в данном изделии осуществляет управление золотником  гидравлическим сервопропорциональным клапаном в следящей системе испытательного стенда. Обеспечивает обмен данными по шине CAN  с центральной ЭВМ заказчика в соответствии с параметрами протокола передачи данных. В качестве обратной связи МУЭГ воспринимает сигнал по двум каналам с датчика измерения силы УДС в диапазоне 0…10 В при приложении сдавливающей и растягивающей сил и параметры нагружения (временной интервал и уровень нагрузки) для каждого сегмента нагружения верхнего уровня системы управления . Также в функции МУЭГ входят:

• обеспечить синхронное начало отработки каждого сегмента нагружения всеми каналами системы;
• осуществлять контроль динамических, статических ошибок;
• отправлять в центральную ЭВМ сообщения о статусах выполнения заданий, значения сигнала с датчика измерения силы двум мостам;
• производить переключение мостов датчика силы в случае неисправности одного из них без остановки функционирования;
• выдавать сигнал аварии в случае выхода одного из контролируемых параметров за пределы допусков
• ряд прочих функций
