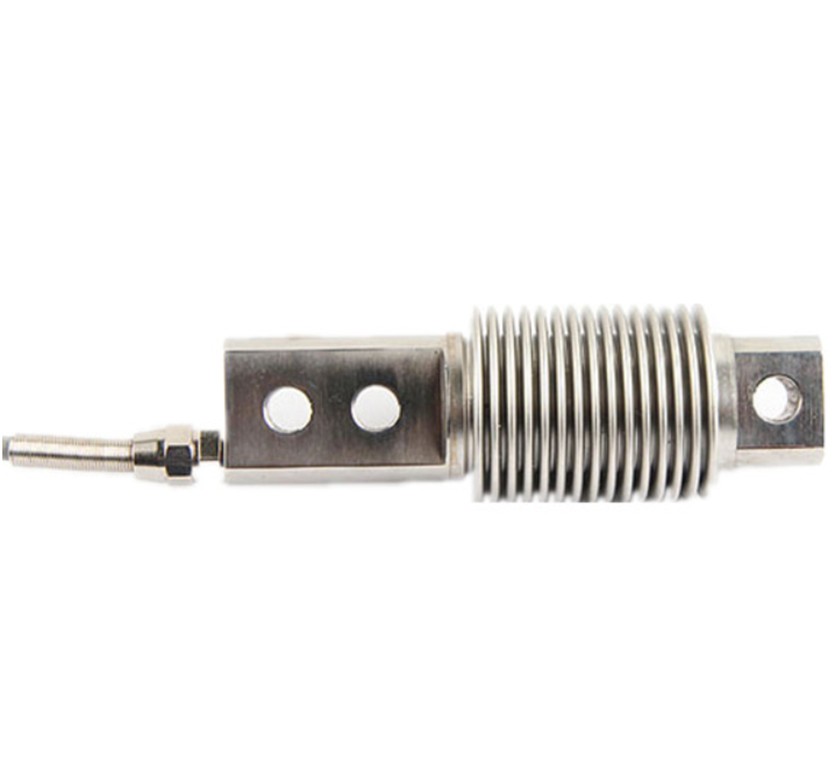

Тензодатчики балочного типа выпускаются в широком измерительном диапазоне: от 5 кг до 1000 кг, что позволяет использовать датчики данного типа в самых разных применениях.
Корпус из нержавеющей стали, герметичность и компактные размеры данного типа датчиков позволяют применять их в различных измерительных системах, для весового оборудования, системах взвешивания и прочих системах, требующих применения высокоточных датчиков.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
5-1000 |
кг |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.03 |
±% от РКП |
|
Гистерезис |
0.03 |
±% от РКП |
|
Погрешность повторяемости |
0.02 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
380±10 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Легированная сталь / Нержавеющая сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

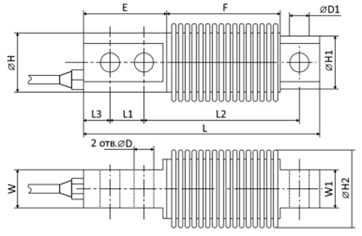

НПИ, кг |
L |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
W |
W1 |
D |
D1 |
E |
F |
|
От 5 до 300 |
123 |
18 |
82 |
13 |
32 |
28 |
45 |
20 |
20 |
9 |
9 |
45 |
59 |
|
500 |
123 |
18 |
82 |
13 |
32 |
28 |
45 |
20 |
20 |
10.5 |
10.5 |
45 |
59 |
|
1000 |
210 |
40 |
133 |
15 |
50 |
36 |
60 |
34 |
25 |
13 |
13.5 |
93 |
71 |
