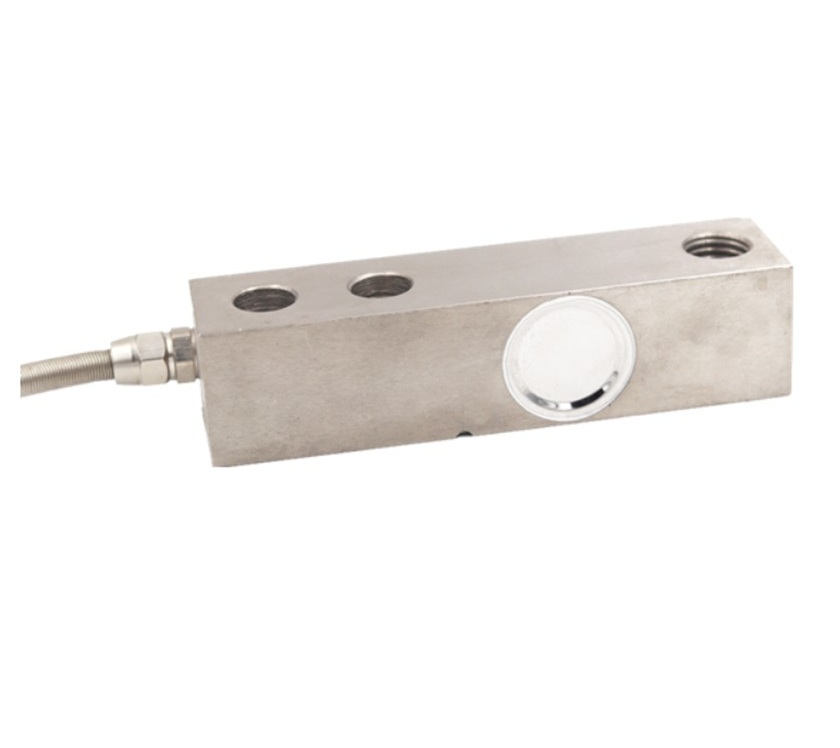

Высокоточные, низкопрофильные консольные тензодатчики доступны в широком диапазоне пределов измерений.
Тензодатчики данного типа широко используется в платформенных весах, весах для грузовых автомобилей, системах взвешивания цистерн и судов, конвейерных весах.
Данные тензодатчики успешно применяются в медицине: системах взвешивания пациентов на кроватях интенсивной терапии и весах для инвалидных колясок.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
50-10000 |
кг |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.03 |
±% от РКП |
|
Гистерезис |
0.03 |
±% от РКП |
|
Погрешность повторяемости |
0.02 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
370±20 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

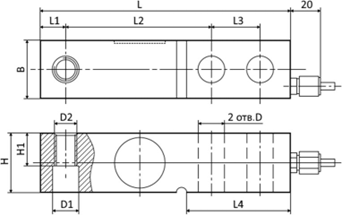

НПИ, т |
L |
L1 |
L2 |
L3 |
L4 |
H/B |
H1 |
Ø D2 |
Ø D3 |
|
От 0,05 до 2,5 |
130 |
12.7 |
76.2 |
25.4 |
53.5 |
31.8 |
15.7 |
M12×1.75 |
13 |
|
От 3 до 5 |
171.5 |
19 |
95.3 |
38.1 |
72.5 |
38.1 |
26 |
M20×1.5 |
20 |
|
ОТ 7,5 до 10 |
225.5 |
25.3 |
25.3 |
50.8 |
102 |
50.8 |
25.4 |
M24×2 |
27 |
