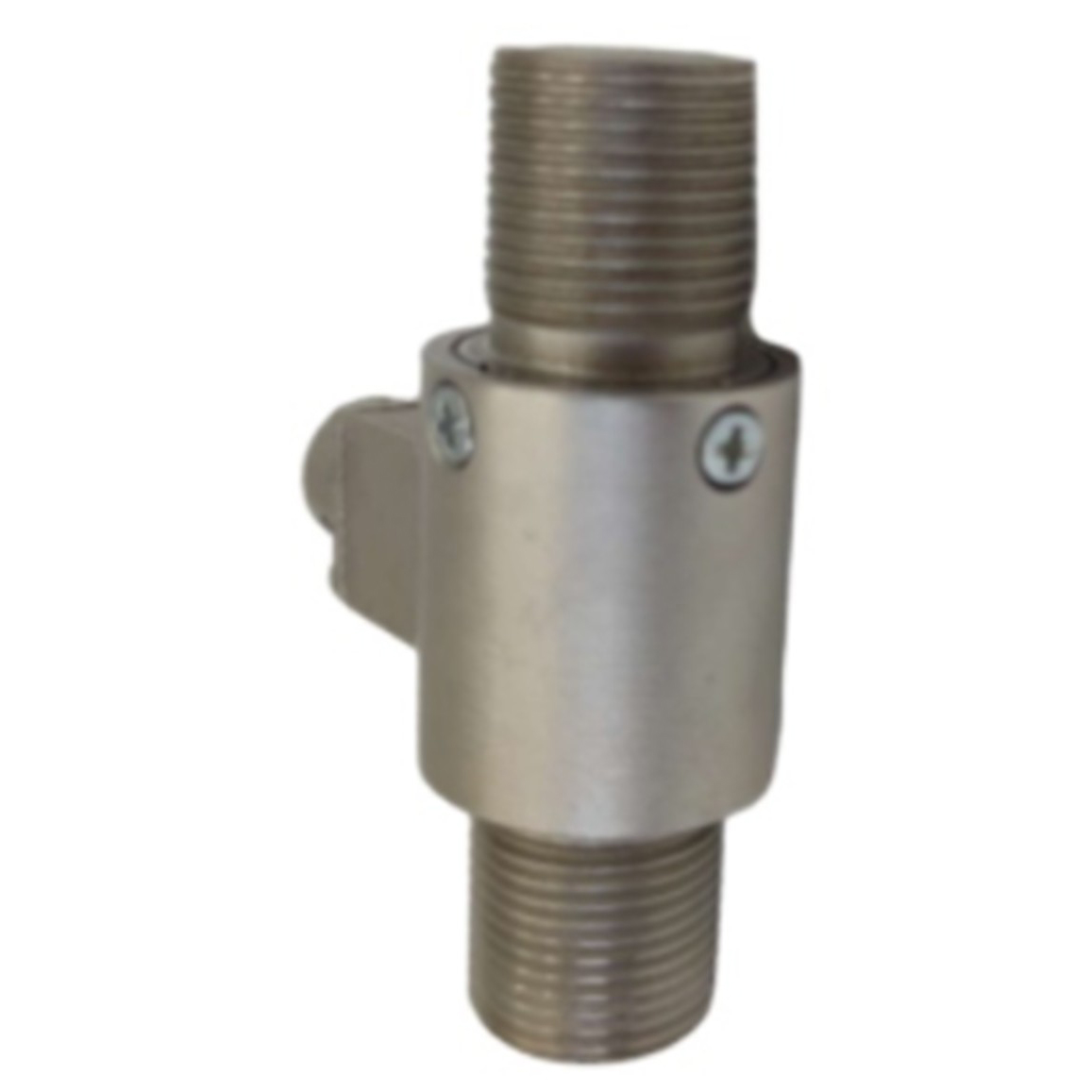

Тензодатчики данного типа являются универсальными и предназначены для измерений усилий на сжатие и на растяжение.
Применяются в различных областях промышленности в том числе в автомобилестроении.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
0.5 - 300 |
тс |
|
Рабочий коэффициент передачи (РКП) |
1.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.1 |
±% от РКП |
|
Гистерезис |
0.1 |
±% от РКП |
|
Погрешность повторяемости |
0.05 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.05 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Номинальный диапазон температур |
от -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
от -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
370±20 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|

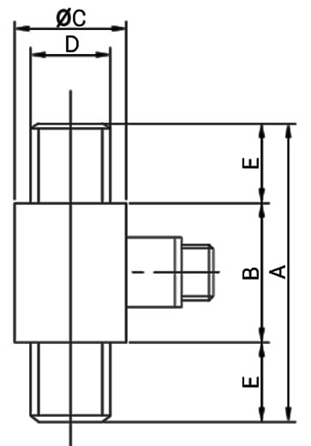

НПИ, тс |
A |
B |
Ø C |
D |
E |
Масса, кг |
|
0,5 |
75 |
35 |
28 |
M16×1,5 |
20 |
0,5 |
|
От 1 до 3 |
75 |
35 |
28 |
M20×1,5 |
20 |
0,5 |
|
5 |
75 |
35 |
33 |
M40×2 |
20 |
0,7 |
|
10 |
170 |
100 |
62,5 |
M39×2 |
35 |
2,5 |
|
20 |
190 |
100 |
63 |
M39×2 |
50 |
2,8 |
|
50 |
245 |
105 |
85 |
M64×2 |
70 |
7,5 |
|
100 |
340 |
140 |
115 |
M80×2 |
100 |
18 |
|
200 |
390 |
160 |
150 |
M110×2 |
115 |
36 |
|
300 |
150 |
194 |
169 |
M125×4 |
128 |
46 |
