Тензодатчики данного типа используются как для измерения усилий на сжатие, так и растяжение.
Данный тип тензодатчиков изготавливается из никелированной легированной стали высокой стабильности.
Диапазоны пределов измерений варьируются от 100 кН до 6000 кН, широко используются в крановой и весовой промышленности.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
100-6000 |
кН |
|
Рабочий коэффициент передачи (РКП) |
1.5 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.5 |
±% от РКП |
|
Гистерезис |
0.5 |
±% от РКП |
|
Погрешность повторяемости |
0.02 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
720±20 |
Ом |
|
Сопротивление выходное |
700±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

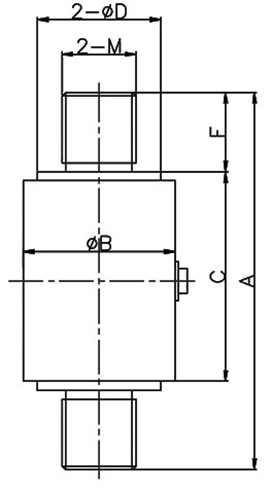

НПИ, кН |
A |
Ø B |
C |
D |
M |
|
100-200 |
214 |
86 |
124 |
/ |
M42×4.5 |
|
300-500 |
276 |
106 |
156 |
/ |
M56×5.5 |
|
700-1000 |
380 |
142 |
180 |
/ |
M90×6 |
|
1500-2000 |
500 |
175 |
220 |
/ |
M140×10 |
|
3000 |
440 |
215 |
320 |
188 |
M170×6 |
|
4000 |
440 |
240 |
320 |
214 |
M180×6 |
|
5000 |
440 |
265 |
320 |
230 |
M200×6 |
|
6000 |
440 |
265 |
320 |
230 |
M220×6 |
