S-образные тензодатчики данного типа обеспечивают широкий диапазон измерений от 10 до 300 кг.
Корпус тензодатчика из никелированной легированной стали является надежным и проверенным выбором.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
10-300 |
кг |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
0.5 |
±% от РКП |
|
Нелинейность |
0.025 |
±% от РКП |
|
Гистерезис |
0.025 |
±% от РКП |
|
Погрешность повторяемости |
0.02 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.02 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
370±20 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

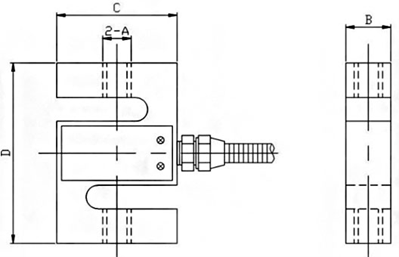

НПИ, кг |
2A |
B |
C |
D |
|
От 10 до 40 |
M8×1.25 |
12.7 |
50.8 |
63.5 |
|
От 50 до 300 |
M12×1.75 |
19 |
50.8 |
76.2 |
