Тензодатчики данного типа имеют хорошую устойчивость к возможным перемещениям в системах автоматизации.
Небольшие габариты обеспечивает высокую точность при высоких нагрузках.
Выходные сигналы тензодатчиков унифицированы для использования в системах, где используются несколько тензодатчиков.
Корпус датчика изготовлен из нержавеющей стали и имеет степень защиты IP67.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
5, 10, 50, 100, 200 |
кг |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.05 |
±% от РКП |
|
Гистерезис |
0.05 |
±% от РКП |
|
Погрешность повторяемости |
0.02 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
от -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
от -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
380±10 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Нержавеющая сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

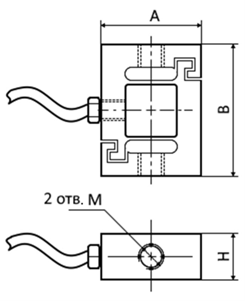

НПИ |
М |
Н |
А |
В |
|
0.5-10 |
M3 |
5 |
16 |
19.1 |
|
20-50 |
M4 |
6 |
16 |
19.1 |
|
100-200 |
M8 |
14 |
26 |
40 |
