Круглый тензодатчик S-образного типа изготавливается в широком диапазоне измерений от 1 кг до 5000 кг.
Корпус тензодатчика из никелированной легированной стали является надежным и проверенным выбором.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
1-5000 |
кг |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.03 |
±% от РКП |
|
Гистерезис |
0.03 |
±% от РКП |
|
Погрешность повторяемости |
0.02 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
380±20 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
Мом |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

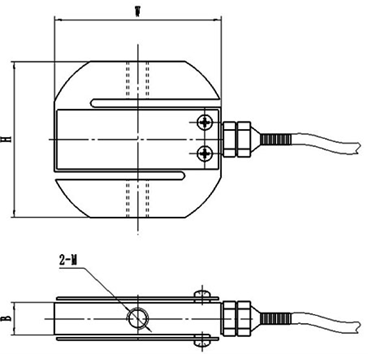

НПИ, кг |
M |
W |
H |
B |
|
От 1 до 30 |
M8×1.25 |
60 |
58 |
12 |
|
От 50 до 200 |
M12×1.75 |
70 |
64 |
20 |
|
От 300 до 500 |
M12×1.75 |
70 |
64 |
20 |
|
1000 |
M16×2 |
70 |
64 |
25 |
|
От 2000 до 5000 |
M20×2.5 |
84 |
92 |
25 |
