Тензодатчики данного типа специально разработаны для применения в испытательных установках и стендах с гидравлическими, пневматическими или электрическими приводами.
Рабочий диапазон температур эксплуатации от -54 °С до +94°С, что позволяет применять данный тип тензодатчиков в климатических камерах тепла и холода.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
5, 25, 50, 100, 250, 300 |
кН |
|
Рабочий коэффициент передачи (РКП) |
4.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.03 |
±% от РКП |
|
Гистерезис |
0.04 |
±% от РКП |
|
Погрешность повторяемости |
0.01 |
±% от РКП |
|
Ползучесть (20 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.08 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.08 |
±% от РКП /ºС |
|
Температурная компенсация |
От -10 до +45 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -54 до +94 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания постоянного тока |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
(350+40) / (700+80) ± 3,5 |
Ом |
|
Сопротивление выходное |
350 / 700 ± 3,5 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|

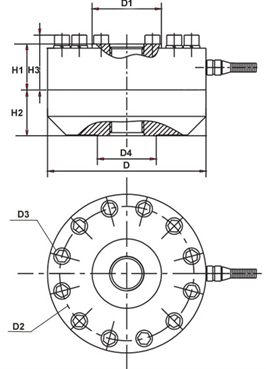

НПИ, кН |
Ø D |
Ø D1 |
Ø D2 |
Ø D3 |
Ø D4 |
H1 |
H2 |
H3 |
a |
|
5 |
90 |
28 |
75 |
6.5 (18 х М6) |
28 |
28 |
27 |
25 |
22.5 ° |
|
25 |
104.7 |
40 |
90 |
6.5 (18 х М6) |
32 |
36 |
29 |
33 |
15 ° |
|
50 |
104.7 |
40 |
90 |
6.5 (18 х М6) |
32 |
36 |
29 |
33 |
15 ° |
|
100 |
154 |
68 |
130 |
10.5 (12 х М10) |
58 |
52 |
38 |
46 |
15 ° |
|
250 |
154 |
68 |
130 |
10.5 (12 х М10) |
58 |
52 |
38 |
46 |
15 ° |
|
300 |
154 |
68 |
130 |
10.5 (12 х М10) |
70 |
58 |
51 |
51 |
15 ° |
