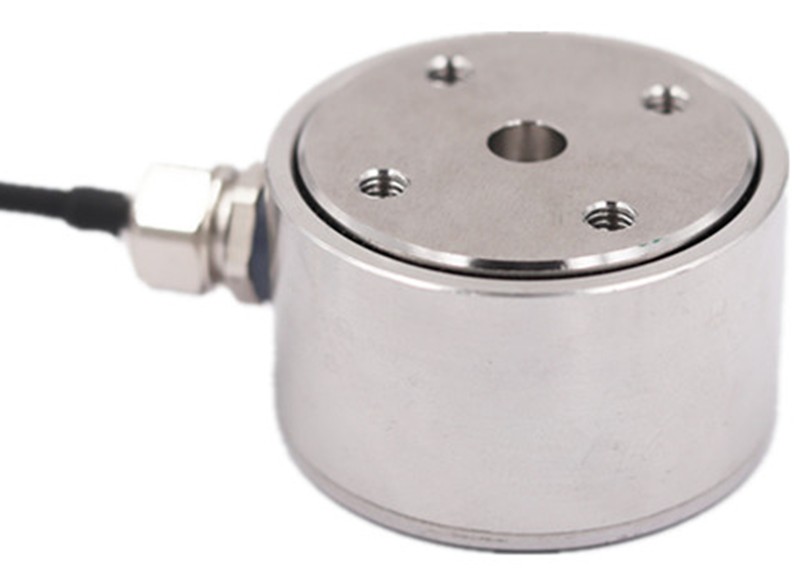

Тензодатчик изготовлен из нержавеющей стали и защищен от влаги покрытием с эпоксидным составом.
Тензодатчик является универсальным и может быть применен для измерения усилия на сжатие и растяжение.
Примененная технология полномостовых тензометрических фольгированных датчиков обеспечивает долговременную стабильность и гарантирует высокую производительность даже в применениях, требующих более 1 миллиона циклов нагрузки.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
1-200 |
кг |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.1 |
±% от РКП |
|
Гистерезис |
0.05 |
±% от РКП |
|
Погрешность повторяемости |
0.05 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.05 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
от -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
от -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
380±10 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Нержавеющая сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP66 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|
НПИ, т |
A |
B |
C |
D |
E |
H |
M1 |
M2 |
F |
|
От 1 до 5 |
220 |
140 |
110 |
186 |
45 |
85 |
M16 |
M12 |
20 |
|
От 10 до 20 |
240 |
180 |
120 |
192 |
50 |
93 |
M20 |
M16 |
30 |
|
30 |
240 |
180 |
120 |
192 |
56 |
102 |
M20 |
M16 |
30 |
