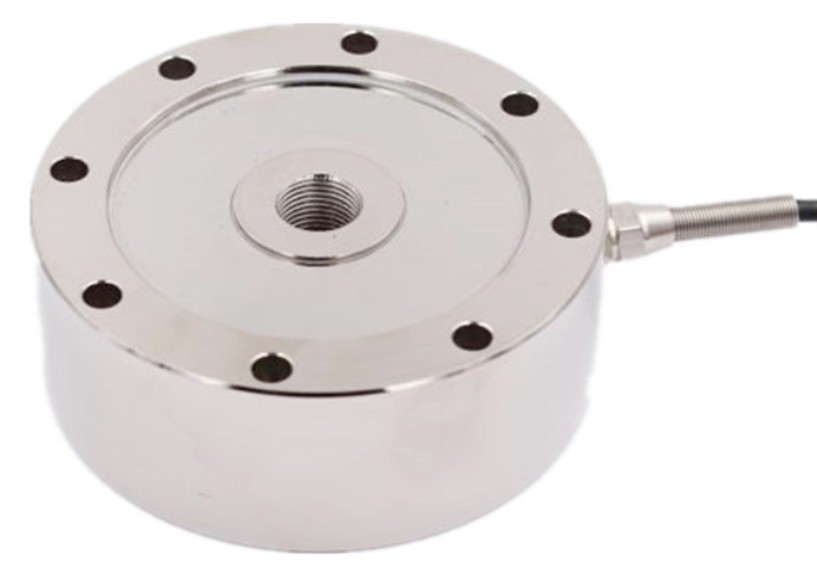

Тензодатчик цилиндрического типа является универсальным и предназначен для измерения усилия как на сжатие, так и на растяжение.
Никелированная легированная сталь корпуса датчик обеспечивает степень защиты IP67. По запросу может быть изготовлен из нержавеющей стали.
Тензодатчик может быть использован в специальном измерительном оборудовании.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
0.2-60 |
т |
|
Рабочий коэффициент передачи (РКП) |
2.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.03 |
±% от РКП |
|
Гистерезис |
0.02 |
±% от РКП |
|
Погрешность повторяемости |
0.02 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до+60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
740±10 |
Ом |
|
Сопротивление выходное |
700±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|
НПИ, т |
Ø A |
Ø B |
Ø C |
M |
H |
H1 |
H2 |
Ø D |
Ø D1 |
|
От 0,2 до 1 |
74 |
63 |
24 |
M16×1.5 |
34 |
30 |
7.2 |
8 - Ø 9 |
8 - Ø 6 |
|
От 1 до 8 |
105 |
89 |
29 |
M16×1.5 |
37 |
34 |
7.2 |
8 - Ø 11 |
8 - Ø 7 |
|
От 10 до 20 |
120.6 |
101.8 |
39 |
M32×1.5 |
53.5 |
41 |
10.5 |
8 - Ø 14 |
8 - Ø 9 |
|
30 |
141 |
116.8 |
50.4 |
M40×1.5 |
57.2 |
50.8 |
11 |
8 - Ø 18 |
8 - Ø 11 |
|
От 40 до 80 |
208 |
174 |
95 |
M64×3 |
70 |
/ |
15 |
16 - Ø 20 |
16 - Ø 13 |
|
От 100 до 250 |
280 |
230 |
136 |
M76×3 |
90 |
/ |
20 |
16 - Ø 30 |
20 - Ø 25 |
