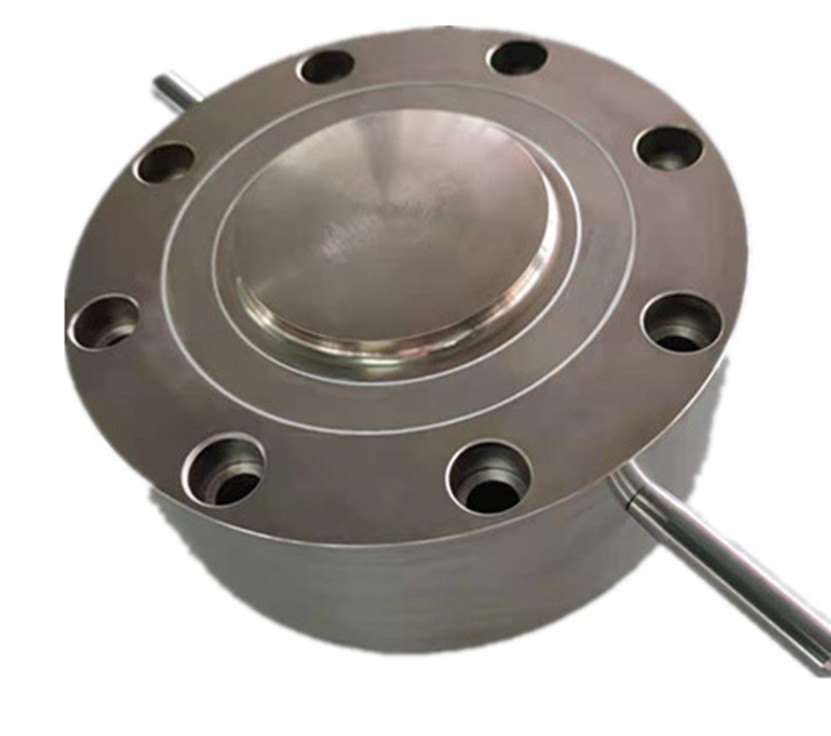

Тензодатчики данного типа выполнены в цилиндрическом корпусе и предназначены для измерений усилий на сжатие больших диапазонов измерений от 100 до 1000 тонн.
Корпус из никелированной легированной стали обеспечивает степень защиты IP67. Тензодатчики защищены от пыли, влаги и могут применяться на открытом воздухе.
Тензодатчики обладают высокой устойчивостью к перекосу вектора силы, что увеличивает долговечность датчиков, снижает требования к точности центровки при монтаже, уменьшает погрешность при измерениях.
Данные тензодатчики широко применяются в испытательном оборудовании и в разных сферах промышленности.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
100, 200, 300, 500, 800, 1000 |
т |
|
Рабочий коэффициент передачи (РКП) |
2.0-3.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.5 |
±% от РКП |
|
Гистерезис |
0.5 |
±% от РКП |
|
Погрешность повторяемости |
0.3 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0072 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0087 |
±% от РКП /ºС |
|
Температура компенсации |
от -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
от -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
720±20 |
Ом |
|
Сопротивление выходное |
700±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Легированная сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|
НПИ, т |
Ø D |
Ø d1 |
H |
H1 |
|
100 |
248 |
102 |
100 |
90 |
|
200 |
258 |
110 |
110 |
100 |
|
300 |
268 |
120 |
120 |
110 |
|
800 |
420 |
190 |
180 |
165 |
|
1000 |
475 |
215 |
220 |
200 |
|
НПИ, т |
Ø D |
Ø d |
Ø d1 |
H |
H1 |
Ø C |
Ø E |
H2 |
|
500 |
328 |
150 |
285 |
140 |
125 |
22 |
32 |
25 |
Тензодатчики данного типа выполнены в цилиндрическом корпусе и предназначены для измерений усилий на сжатие больших диапазонов измерений от 100 до 1000 тонн.
Корпус из никелированной легированной стали обеспечивает степень защиты IP67. Тензодатчики защищены от пыли, влаги и могут применяться на открытом воздухе.
Тензодатчики обладают высокой устойчивостью к перекосу вектора силы, что увеличивает долговечность датчиков, снижает требования к точности центровки при монтаже, уменьшает погрешность при измерениях.
Данные тензодатчики широко применяются в испытательном оборудовании и в разных сферах промышленности.
