Внесены в Государственный Реестр средств измерений РФ: регистрационный № 97998-26
Датчики силоизмерительные универсальные типа УДС-1 предназначены для измерений силы (преобразования усилий в аналоговый электрический сигнал, пропорционально измеряемому усилию под воздействием силы растяжения и сжатия).
Датчики силоизмерительные универсальные УДС используются для измерений усилий в силоизмерительном и силозадающем оборудовании, следящих системах с обратной связью по силе и пр. системах.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, наклеенных на упругий элемент, при деформации определенных участков упругого элемента, возникающих из-за воздействия силы, прилагаемой к датчику.
Корпуса датчиков изготовлены из легированной стали с высокой твердостью.

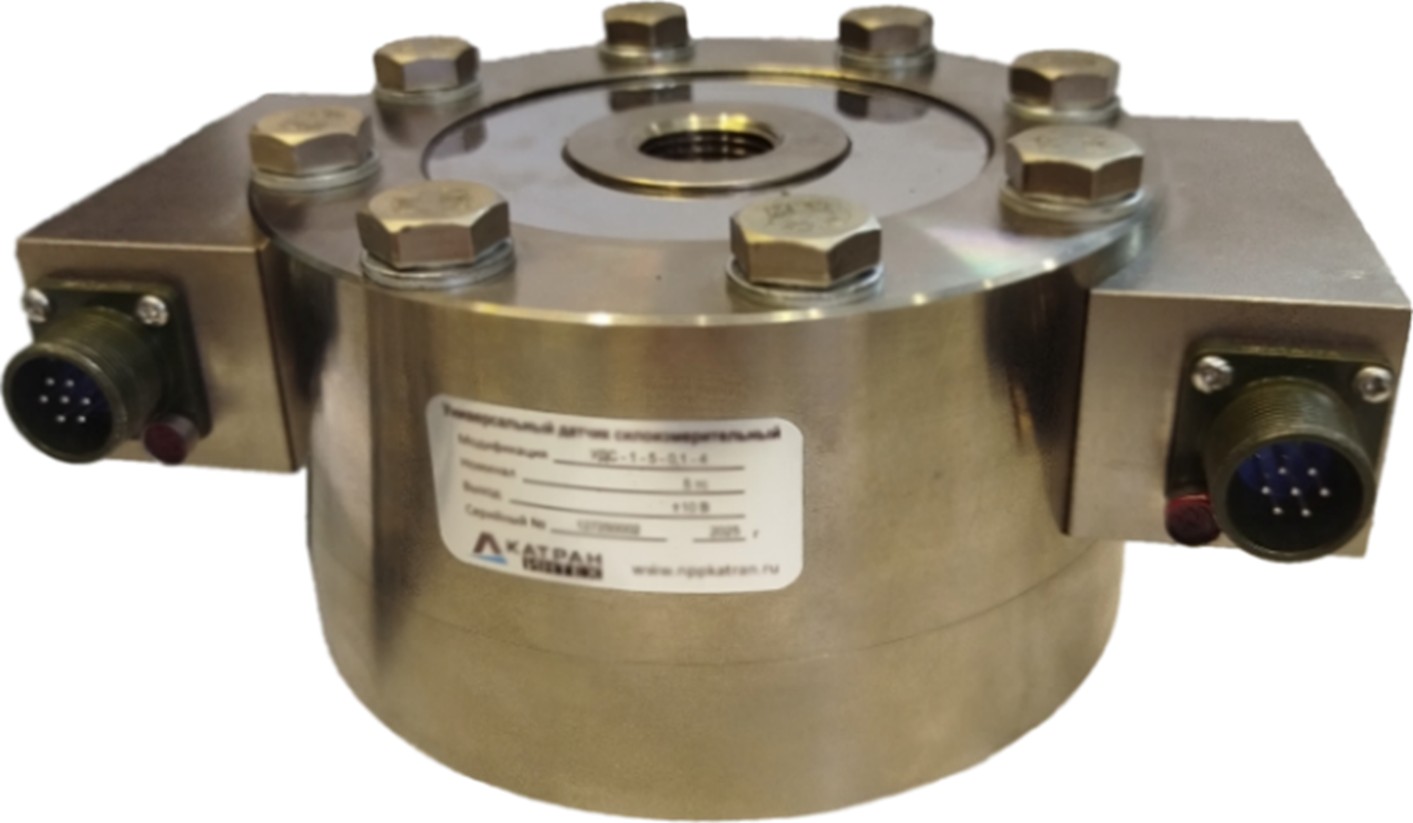

Конструктивное исполнение датчиков силоизмерительных универсальных типа УДС-1 – цилиндрическое. Датчик типа УДС-1 представляет из себя упругий элемент и монтажный фланец, соединенные между собой корпусными болтами.
Тензорезисторы расположены в герметичной полости упругого элемента, что ограничивает несанкционированный доступ к ним во избежание искажений результатов измерений.
Фольговые тензорезисторы соединены с упругим элементом клеевой основой с подложкой.
Тензорезисторы соединены по мостовой схеме, на выходной диагонали которой формируется аналоговый сигнал, пропорциональный измеряемому усилию.
Изменение сопротивления тензорезисторов вызывает в диагонали моста появление электрического напряжения пропорционального приложенной силе.
Датчики имеют один или два независимых измерительных моста. Каждый измерительный мост подключён к отдельному электрическому соединителю.

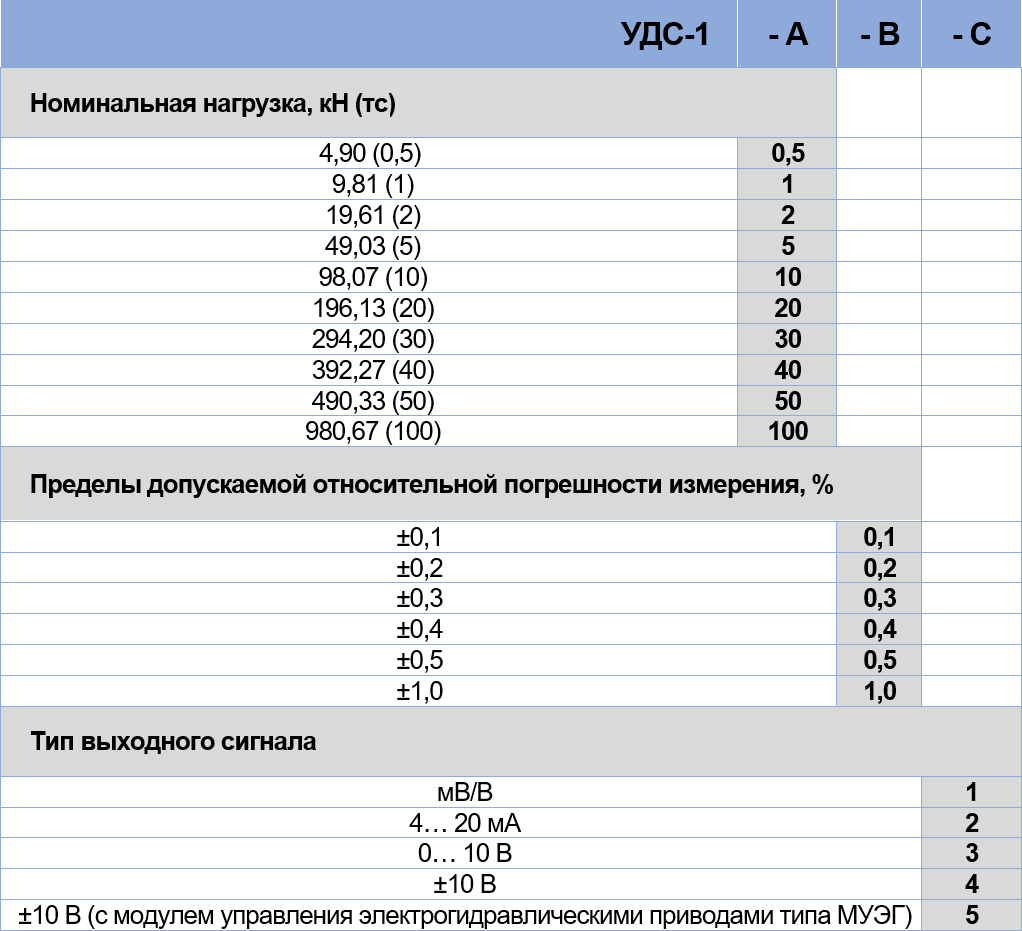

Условное обозначение датчиков УДС представляет собой буквенно-цифровой шифр вида УДС-1-А-В-С.
В зависимости от типа выходного сигнала датчики выпускаются в следующих модификациях:
Датчики модификаций УДС-1-А-В-2, УДС-1-А-В-3, УДС-1-А-В-4, УДС-1-А-В-5 имеют возможность программной калибровки выходной характеристики.
Калибровка осуществляется с помощью программы для калибровки, установленной на персональный компьютер и устройства калибровки и связи (программное обеспечение и устройство калибровки и связи поставляется отдельно).
При калибровке осуществляется измерение сигнала моста тензорезисторов, расчет коэффициентов, соответствующих приложенным к датчику усилиям, сохранение рассчитанных коэффициентов в энергонезависимой памяти нормирующих преобразователей.

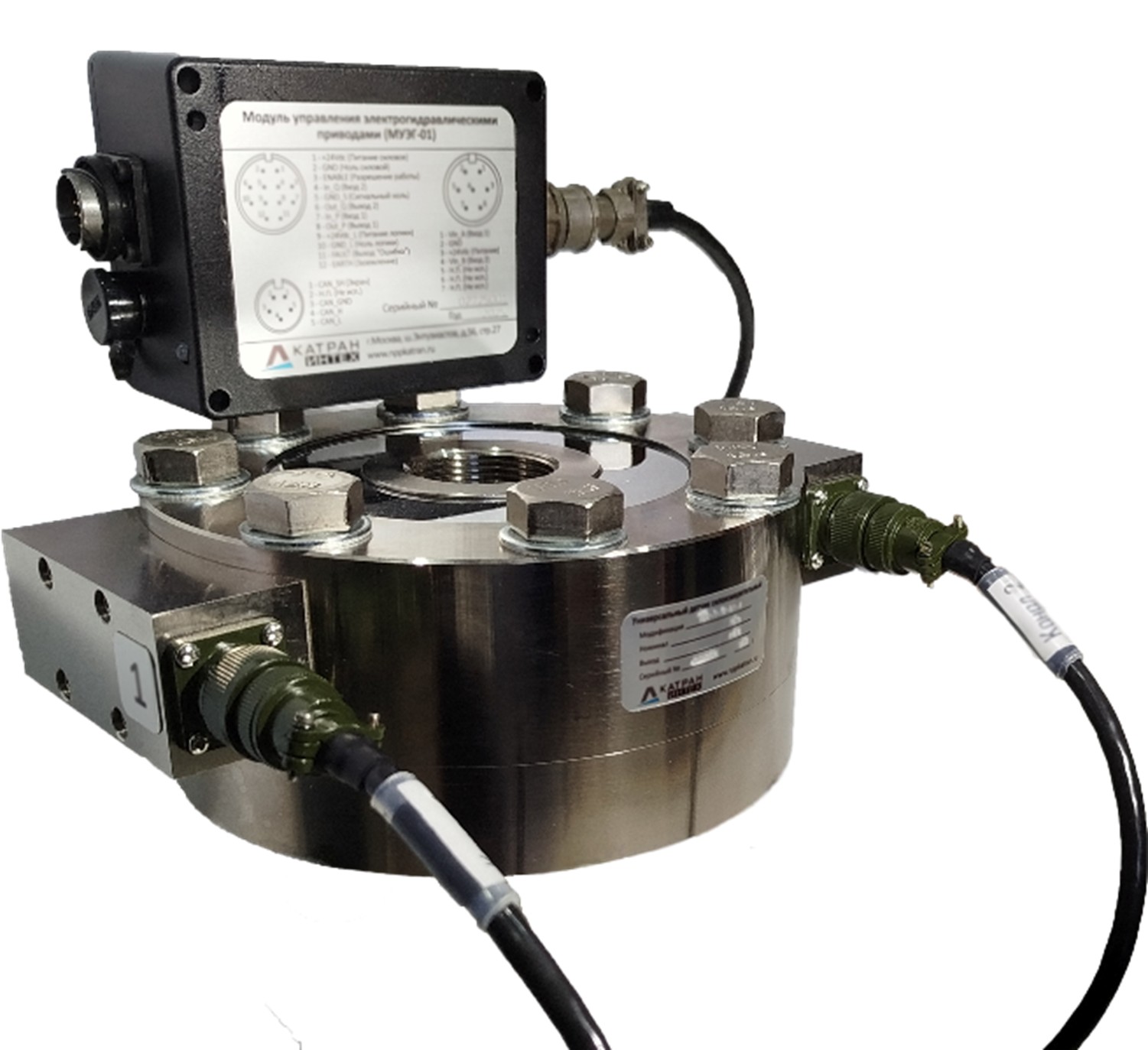

Датчики модификаций УДС-1-А-В-5 состоят из датчика силоизмерительного универсального и модуля управления электрогидравлическими приводами типа МУЭГ, соединенных между собой кабелем соединительным.
Модуль управления электрогидравлическими приводами типа МУЭГ выполнен в алюминиевом корпусе с расположенными на нем разъемами.
МУЭГ является устройством управления нижнего уровня и предназначен для управления гидравлическими распределителями, которые в свою очередь регулируют потоки гидравлической жидкости в полости гидравлического цилиндра по замкнутой схеме. Управление осуществляется по командам от автоматизированной системы управления верхнего уровня (промышленная шина связи, аналоговые сигналы) с обратной связью по сигналу от датчика УДС.
Подробное описание и принцип действия МУЭГ приведены в каталоге на модули управления электрогидравлическими приводами типа МУЭГ.
|
Наименование характеристики |
Значение |
||||
|
УДС-1-А-В-1 |
УДС-1-А-В-2 |
УДС-1-А-В-3 |
УДС-1-А-В-4 |
УДС-1-А-В-5 |
|
|
Номинальная нагрузка (растяжение/сжатие), кН (тс)* |
4,90 (0,5); 9,81 (1); 19,61 (2); 49,03 (5); 98,07 (10); 196,13 (20); 294,20 (30); 392,27 (40); 490,33 (50); 980,67 (100) |
||||
|
Пределы допускаемой приведенной погрешности измерений силы в диапазоне от 0 до 30 % от номинальной нагрузки, % |
±0,3 |
||||
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 30 до 100 % от номинальной нагрузки, % * |
±0,1; ±0,2; ±0,3; ±0,4; ±0,5; ±1,0 |
||||
|
Диапазоны выходных сигналов при отсутствии нагрузки на датчике |
0 ± 0,02 мВ/В |
12 ± 0,2 мА |
6 ± 0,2 В |
0 ± 0,2 В |
0 ± 0,2 В |
|
Диапазоны выходных сигналов при номинальной нагрузке (при сжатии) * |
± (1,5±0,02) мВ/В; ± (2,0±0,02) мВ/В |
20 ± 0,2 мА (4 ± 0,2 мА) |
10 ± 0,2 В (2 ± 0,2 В) |
10 ± 0,2 В (- 10 ± 0,2 В) |
10 ± 0,2 В (- 10 ± 0,2 В) |
|
Диапазоны выходных сигналов при номинальной нагрузке (при растяжении) * |
± (1,5±0,02) мВ/В; ± (2,0±0,02) мВ/В |
4 ± 0,2 мА (20 ± 0,2 мА) |
2 ± 0,2 В (10 ± 0,2 В) |
- 10 ± 0,2 В (10 ± 0,2 В) |
- 10 ± 0,2 В (10 ± 0,2 В) |
|
Количество измерительных мостов* |
1; 2 |
||||
|
Номинальное напряжение питания постоянного тока, В |
5…15 |
15…30 |
|||
|
Входное сопротивление, Ом* |
96…1600 |
- |
- |
- |
- |
|
Выходное сопротивление, Ом* |
96…1600 |
- |
- |
- |
- |
|
Предельная допустимая перегрузка в течение 5 мин, % от номинальной нагрузки, не более |
150 |
||||
|
Условия эксплуатации: |
|
||||
|
- температура окружающей среды, ºС |
от +10 до +35 |
||||
|
- относительная влажность, %, не более |
80 |
||||
|
Степень защиты |
IP65 |
||||
|
* конкретное значение указывается при заказе |
|||||
|

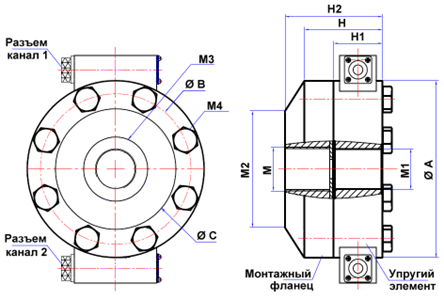

Номинальное усилие |
H |
H1 |
H2 |
ØA |
ØB |
ØC |
M |
M1 |
M2 |
М3 |
M4 |
|
|
0,5 тс |
61 |
34 |
64 |
105 |
89 |
70 |
M16×2 |
M16×2 |
32 |
36 |
М8 (8 мест) |
|
|
1 тс |
61 |
34 |
64 |
105 |
89 |
70 |
M16×2 |
M16×2 |
32 |
36 |
М8 (8 мест) |
|
|
2 тс |
78 |
50 |
80 |
145 |
124 |
86 |
M30×2 |
M24×2 |
99 |
46 |
М10 (8 мест) |
|
|
5 тс |
78 |
50 |
80 |
145 |
124 |
86 |
M30×2 |
M24×2 |
99 |
46 |
М10 (8 мест) |
|
|
10 тс |
80 |
50 |
100 |
182 |
155 |
124 |
M45×3 |
M42×2 |
120 |
66 |
М16 (8 мест) |
|
|
20 тс |
80 |
50 |
100 |
182 |
155 |
124 |
M56×4 |
M42×2 |
120 |
66 |
М16 (8 мест) |
|
|
30 тс |
97 |
60 |
117 |
182 |
155 |
124 |
M56×4 |
M56×2 |
120 |
82 |
М16 (8 мест) |
|
|
40 тс |
110 |
70 |
130 |
225 |
190 |
158 |
M80×3 |
M72×2 |
170 |
100 |
М16 (8 мест) |
|
|
50 тс |
145 |
100 |
165 |
225 |
190 |
158 |
M80×3 |
M72×2 |
170 |
100 |
М16 (8 мест) |
|
|
100 тс |
170 |
110 |
200 |
280 |
240 |
202 |
M125×4 |
M72×2 |
202 |
118 |
М16 (16 мест) |
|
|
ПРИМЕЧАНИЕ 1 – Габаритно-присоединительные размеры указаны в мм. ПРИМЕЧАНИЕ 2 – Размеры М и М1 могут отличаться от приведённых в таблице. Конкретные значения указываются при заказе. |
||||||||||||
|
