Внесены в Государственный Реестр средств измерений РФ: регистрационный № 97998-26
Датчики силоизмерительные универсальные типа УДС-2 предназначены для измерений силы (преобразования усилий в аналоговый электрический сигнал, пропорционально измеряемому усилию под воздействием силы растяжения и сжатия).
Датчики силоизмерительные универсальные УДС-2 используются для измерений усилий в силоизмерительном и силозадающем оборудовании, следящих системах с обратной связью по силе и пр. системах.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, наклеенных на упругий элемент, при деформации определенных участков упругого элемента, возникающих из-за воздействия силы, прилагаемой к датчику.
Корпуса датчиков изготовлены из легированной стали с высокой твердостью.
Конструктивное исполнение датчиков силоизмерительных универсальных типа УДС-2 – S-образное.
Датчик типа УДС-2 представляет из себя упругий элемент в неразъемном защитном корпусе.
Тензорезисторы расположены в герметичной полости упругого элемента, что ограничивает несанкционированный доступ к ним во избежание искажений результатов измерений.
Фольговые тензорезисторы соединены с упругим элементом клеевой основой с подложкой.
Тензорезисторы соединены по мостовой схеме, на выходной диагонали которой формируется аналоговый сигнал, пропорциональный измеряемому усилию.
Изменение сопротивления тензорезисторов вызывает в диагонали моста появление электрического напряжения пропорционального приложенной силе.
Датчики имеют один или два независимых измерительных моста. Каждый измерительный мост выведен в отдельный кабельный штуцер на корпусе датчика.
Универсальные нормирующие преобразователи в модификациях УДС-2-А-В-2, УДС-2-А-В-3, УДС-2-А-В-4, УДС-2-А-В-5 размещаются на кабелях каждого измерительного моста в отдельных корпусах.

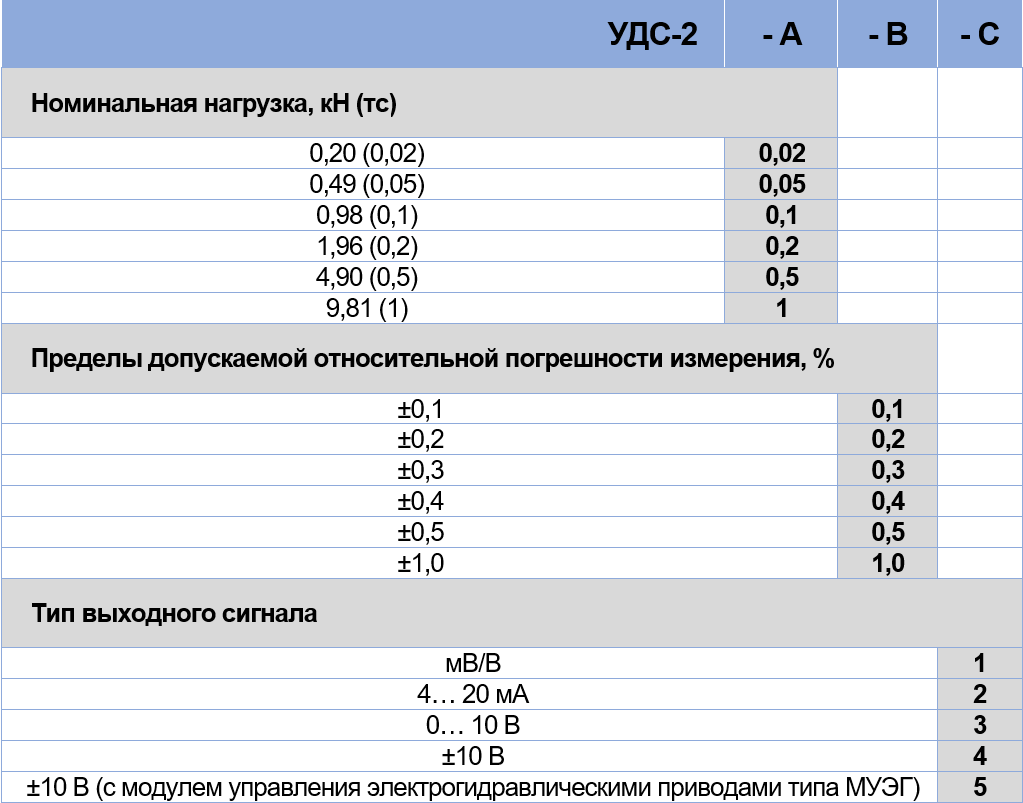

Условное обозначение датчиков УДС-2 представляет собой буквенно-цифровой шифр вида УДС-2-А-В-С.
В зависимости от типа выходного сигнала датчики выпускаются в следующих модификациях:
Датчики модификаций УДС-2-А-В-2, УДС-2-А-В-3, УДС-2-А-В-4, УДС-2-А-В-5 имеют возможность программной калибровки выходной характеристики датчиков.
Калибровка осуществляется с помощью программы для калибровки, установленной на персональный компьютер и устройства калибровки и связи (программное обеспечение и устройство калибровки и связи поставляется отдельно).
При калибровке осуществляется измерение сигнала моста тензорезисторов, расчет коэффициентов, соответствующих приложенным к датчику усилиям, сохранение рассчитанных коэффициентов в энергонезависимой памяти нормирующих преобразователей.
Датчики модификаций УДС-2-А-В-5 состоят из датчика силоизмерительного универсального и модуля управления электрогидравлическими приводами типа МУЭГ, соединенных между собой кабелем соединительным.
Модуль управления электрогидравлическими приводами типа МУЭГ выполнен в алюминиевом корпусе с расположенными на нем разъемами.
МУЭГ является устройством управления нижнего уровня и предназначен для управления гидравлическими распределителями, которые в свою очередь регулируют потоки гидравлической жидкости в полости гидравлического цилиндра по замкнутой схеме. Управление осуществляется по командам от автоматизированной системы управления верхнего уровня (промышленная шина связи, аналоговые сигналы) с обратной связью по сигналу от датчика УДС.
Подробное описание и принцип действия МУЭГ приведены в каталоге на модули управления электрогидравлическими приводами типа МУЭГ.
|
Наименование характеристики |
Значение |
||||
|
УДС-2-А-В-1 |
УДС-2-А-В-2 |
УДС-2-А-В-3 |
УДС-2-А-В-4 |
УДС-2-А-В-5 |
|
|
Номинальная нагрузка (растяжение/сжатие), кН (тс)* |
0,20 (0,02); 0,49 (0,05); 0,98 (0,1); 1,96 (0,2); 4,90 (0,5); 9,81 (1,0) |
||||
|
Пределы допускаемой приведенной погрешности измерений силы в диапазоне от 0 до 30 % от номинальной нагрузки, % |
±0,3 |
||||
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 30 до 100 % от номинальной нагрузки, % * |
±0,1; ±0,2; ±0,3; ±0,4; ±0,5; ±1,0 |
||||
|
Диапазоны выходных сигналов при отсутствии нагрузки на датчике |
0 ± 0,02 мВ/В |
12 ± 0,2 мА |
6 ± 0,2 В |
0 ± 0,2 В |
0 ± 0,2 В |
|
Диапазоны выходных сигналов при номинальной нагрузке (при сжатии) * |
± (1,5±0,02) мВ/В; ± (2,0±0,02) мВ/В |
20 ± 0,2 мА (4 ± 0,2 мА) |
10 ± 0,2 В (2 ± 0,2 В) |
10 ± 0,2 В (- 10 ± 0,2 В) |
10 ± 0,2 В (- 10 ± 0,2 В) |
|
Диапазоны выходных сигналов при номинальной нагрузке (при растяжении) * |
± (1,5±0,02) мВ/В; ± (2,0±0,02) мВ/В |
4 ± 0,2 мА (20 ± 0,2 мА) |
2 ± 0,2 В (10 ± 0,2 В) |
- 10 ± 0,2 В (10 ± 0,2 В) |
- 10 ± 0,2 В (10 ± 0,2 В) |
|
Количество измерительных мостов* |
1; 2 |
||||
|
Номинальное напряжение питания постоянного тока, В |
5…15 |
15…30 |
|||
|
Входное сопротивление, Ом* |
96…1600 |
- |
- |
- |
- |
|
Выходное сопротивление, Ом* |
96…1600 |
- |
- |
- |
- |
|
Предельная допустимая перегрузка в течение 5 мин, % от номинальной нагрузки, не более |
150 |
||||
|
Условия эксплуатации: |
|
||||
|
- температура окружающей среды, ºС |
от +10 до +35 |
||||
|
- относительная влажность, %, не более |
80 |
||||
|
Степень защиты |
IP65 |
||||
|
* конкретное значение указывается при заказе |
|||||
|

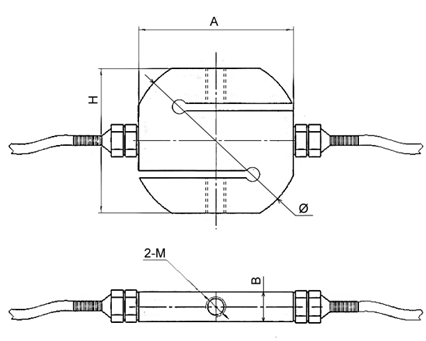

Номинальное усилие |
A |
H |
B |
Ø |
2-M |
|
0,02 тс |
70 |
64 |
20 |
74 |
M12x1,75 |
|
0,05 тс |
70 |
64 |
20 |
74 |
M12x1,75 |
|
0,1 тс |
70 |
64 |
20 |
74 |
M12x1,75 |
|
0,2 тс |
64 |
70 |
24 |
74 |
M12x1,75 |
|
0,5 тс |
64 |
70 |
24 |
74 |
M12x1,75 |
|
1 тс |
64 |
70 |
24 |
74 |
M16x2 |
|
ПРИМЕЧАНИЕ 1 – Габаритно-присоединительные размеры указаны в мм. ПРИМЕЧАНИЕ 2 – Длины кабелей, наличие разъемов, типы разъемов указываются при заказе. |
|||||
В зависимости от типа выходного сигнала датчики выпускаются в следующих модификациях:
Датчики модификаций УДС-2-А-В-2, УДС-2-А-В-3, УДС-2-А-В-4, УДС-2-А-В-5 имеют возможность программной калибровки выходной характеристики датчиков.
Калибровка осуществляется с помощью программы для калибровки, установленной на персональный компьютер и устройства калибровки и связи (программное обеспечение и устройство калибровки и связи поставляется отдельно).
При калибровке осуществляется измерение сигнала моста тензорезисторов, расчет коэффициентов, соответствующих приложенным к датчику усилиям, сохранение рассчитанных коэффициентов в энергонезависимой памяти нормирующих преобразователей.
Датчики модификаций УДС-2-А-В-5 состоят из датчика силоизмерительного универсального и модуля управления электрогидравлическими приводами типа МУЭГ, соединенных между собой кабелем соединительным.
Модуль управления электрогидравлическими приводами типа МУЭГ выполнен в алюминиевом корпусе с расположенными на нем разъемами.
МУЭГ является устройством управления нижнего уровня и предназначен для управления гидравлическими распределителями, которые в свою очередь регулируют потоки гидравлической жидкости в полости гидравлического цилиндра по замкнутой схеме. Управление осуществляется по командам от автоматизированной системы управления верхнего уровня (промышленная шина связи, аналоговые сигналы) с обратной связью по сигналу от датчика УДС.
Подробное описание и принцип действия МУЭГ приведены в каталоге на модули управления электрогидравлическими приводами типа МУЭГ.
