Тензодатчики данного типа являются универсальными и предназначены для измерений усилий на сжатие и на растяжение.
Применяются в различных областях промышленности в том числе в автомобилестроении.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
500 Н/20 Н·м |
Н/Н·м |
|
Чувствительность по оси X |
0.5-1.0 |
мВ/В |
|
Чувствительность по оси Y |
0.5-1.0 |
мВ/В |
|
Чувствительность по оси Z |
0.5-1.0 |
мВ/В |
|
Входное сопротивление канала осей X, Y |
350±5 |
Ом |
|
Выходное сопротивление канала оси X, Y |
350±5 |
Ом |
|
Входное сопротивление канала оси Z |
700±5 |
Ом |
|
Выходное сопротивление канала оси Z |
700±5 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
Мом |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.2 |
±% от РКП |
|
Гистерезис |
0.05 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Перекрестные помехи от оси X на ось Y |
1 |
±% от РКП |
|
Перекрестные помехи от оси Y на ось X |
1 |
±% от РКП |
|
Перекрестные помехи от оси Z на оси X/Y |
1 |
±% от РКП |
|
Перекрестные помехи от осей X/Y на ось Z |
2 |
±% от РКП |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
300 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|

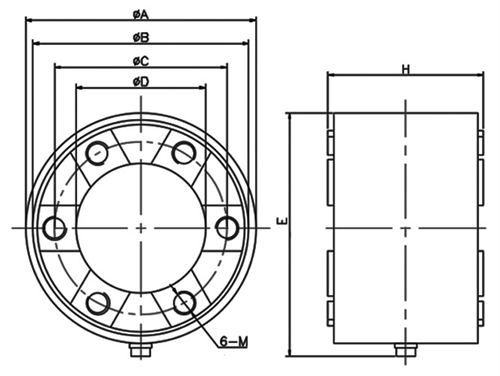

НПИ |
Ø A |
Ø B |
Ø C |
Ø D |
E |
H |
M |
|
500 Н / 20 Н·м |
60 |
52 |
47 |
42 |
64 |
40 |
6-M5×0.8 |
