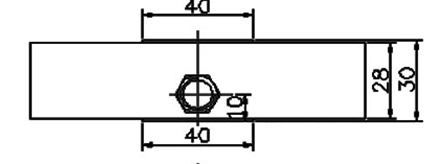

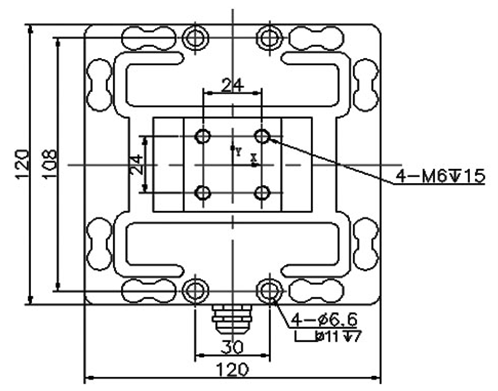

В трёх-осевом тензодатчике для каждой оси использует свой независимый измерительный полный мост Уитстона, обеспечивающий выходное напряжение в мВ/В, пропорциональное приложенному усилию в каждой измерительной оси.
Типичными областями применения для тензодатчиков данного типа являются робототехника, испытания автомобилей (например, при проведении краш-тестов), промышленные испытательные стенды, для контроля усилия при шлифовании, для измерения усилий при работе электроприводов и актуаторов и прочих применениях.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
50, 100, 200, 500, 1000, 2000, 5000 |
Н |
|
Чувствительность по оси X (РКП) |
0.5-1.0 |
мВ/В |
|
Чувствительность по оси Y (РКП) |
0.5-1.0 |
мВ/В |
|
Чувствительность по оси Z (РКП) |
0.5-1.0 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Входное cопротивление по осям X, Y |
700±5 |
Ом |
|
Выходное сопротивление по осям X, Y |
700±5 |
Ом |
|
Входное cопротивление по оси Z |
350±5 |
|
|
Выходное сопротивление по оси Z |
350±5 |
|
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Погрешность |
1 |
±% от РКП |
|
Нелинейность |
0.2 |
±% от РКП |
|
Гистерезис |
0.05 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Ползучесть (30 мин.) |
0.03 |
±% от РКП |
|
Перекрёстные помехи от оси X на ось Y |
1 |
±% от РКП |
|
Перекрёстные помехи от оси Y на ось X |
1 |
±% от РКП |
|
Перекрёстные помехи от оси Z на ось X, Y |
1 |
±% от РКП |
|
Перекрёстные помехи от осей X, Y на ось Z |
2-5 |
±% от РКП |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
300 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
