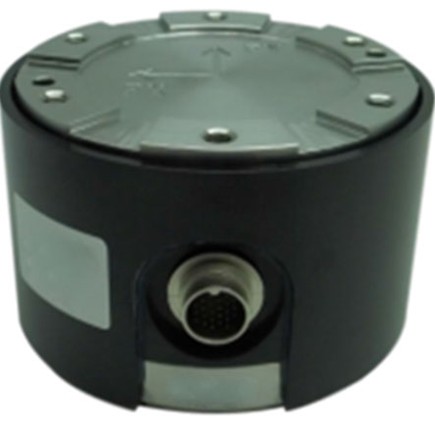

Шести-осевые тензодатчики предназначены для измерения усилия в 3х осях Fxyz и измерения момента в 3х осях Mxyz.
В тензодатчиках используется независимый полные мосты Уитстона для каждой измерительонй оси, которые обеспечивают значение выходного сигнала в мВ/В пропорциональный приложенной силе для каждой измерительной оси.
Типичными областями применения для тензодатчиков данного типа являются робототехника, испытания автомобилей (например, при проведении краш-тестов), промышленные испытательные стенды, для контроля усилия при шлифовании, для измерения усилий при работе электроприводов и актуаторов и прочих применениях.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
Fxyz: 5 кН, 10 кН, 15 кН Mxyz: 250 Н·м, 750 Н·м, 1200 Н·м |
кН Н·м |
|
Чувствительность по оси X |
0.5-1.0 |
мВ/В |
|
Чувствительность по оси Y |
0.5-1.0 |
мВ/В |
|
Чувствительность по оси Z |
0.5-1.0 |
мВ/В |
|
Входное сопротивление канала осей X, Y |
350±5 |
Ом |
|
Выходное сопротивление канала оси X, Y |
350±5 |
Ом |
|
Входное сопротивление канала оси Z |
350±5 |
Ом |
|
Выходное сопротивление канала оси Z |
350±5 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
Мом |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.2 |
±% от РКП |
|
Гистерезис |
0.05 |
±% от РКП |
|
Изменение НКП от температуры |
0.0026 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.0015 |
±% от РКП /ºС |
|
Перекрестные помехи от оси X на ось Y |
1 |
±% от РКП |
|
Перекрестные помехи от оси Y на ось X |
1 |
±% от РКП |
|
Перекрестные помехи от оси Z на оси X/Y |
1 |
±% от РКП |
|
Перекрестные помехи от осей X/Y на ось Z |
2 |
±% от РКП |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
300 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Температура компенсации |
От -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
От -20 до +60 |
ºС |
|
Материал датчика |
Легированная сталь |
|
|
НПИ |
Ø A |
Ø B |
Ø C |
Ø D |
E |
H |
M |
|
5 кН / 250 Н·м |
80 |
75 |
60 |
45 |
92 |
50 |
6-M8×1.25 |
|
10 кН / 750 Н·м |
110 |
100 |
80 |
65 |
114 |
60 |
6-M10×1.50 |
|
15 кН / 1200 Н·м |
130 |
120 |
80 |
80 |
133 |
80 |
6-M12×1.75 |
