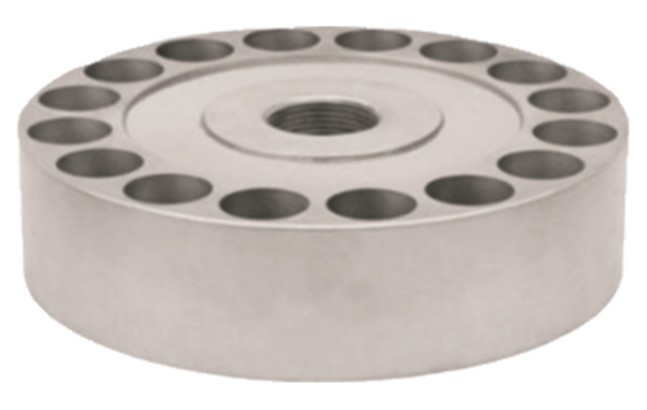

Тензодатчик изготовлен из нержавеющей стали и защищен от влаги покрытием с эпоксидным составом.
Тензодатчик является универсальным и может быть применен для измерения усилия на сжатие и растяжение.
Примененная технология полномостовых тензометрических фольгированных датчиков обеспечивает долговременную стабильность и гарантирует высокую производительность даже в применениях, требующих более 1 миллиона циклов нагрузки.
|
Параметр |
Значение параметра |
Единица измерения |
|
Наибольший предел измерения (НПИ) |
5-500 |
кг |
|
Рабочий коэффициент передачи (РКП) |
1.0-1.5 |
мВ/В |
|
Начальный коэффициент передачи (НКП) |
1 |
±% от РКП |
|
Нелинейность |
0.2 |
±% от РКП |
|
Гистерезис |
0.2 |
±% от РКП |
|
Погрешность повторяемости |
0.05 |
±% от РКП |
|
Ползучесть (30 мин.) |
0.05 |
±% от РКП |
|
Изменение НКП от температуры |
0.005 |
±% от РКП /ºС |
|
Изменение РКП от температуры |
0.004 |
±% от РКП /ºС |
|
Температура компенсации |
от -10 до +40 |
ºС |
|
Диапазон температур эксплуатации и хранения |
от -20 до +60 |
ºС |
|
Допустимая перегрузка в течение не более 1 часа |
150 |
% от НПИ |
|
Разрушающая нагрузка |
200 |
% от НПИ |
|
Номинальное напряжение питания |
10 |
В |
|
Максимальное напряжение питания постоянного тока |
15 |
В |
|
Сопротивление входное |
380±30 |
Ом |
|
Сопротивление выходное |
350±3 |
Ом |
|
Сопротивление изоляции, не менее |
5000 |
МОм |
|
Материал датчика |
Нержавеющая сталь |
|
|
Степень защиты по ГОСТ 14254 |
IP66 |
|
|
Схема |
Цвет провода |
Назначение |
 |
Красный |
Питание (+) |
|
Зелёный |
Сигнал (+) |
|
|
Чёрный |
Питание (-) |
|
|
Белый |
Сигнал (-) |
|
|
|
Экран |
|
НПИ, кг |
Размер М |
|
От 5 до 50 |
М5 |
|
100 |
М6 |
|
От 200 до 500 |
М8 |
